Alicate amperímetro – Características e funcionamento!
Você conhece o alicate amperímetro? Descubra neste artigo do Mundo da Elétrica como funciona e como utilizar o alicate amperímetro para medir a corrente elétrica. Vamos lá pessoal!
O que é um alicate amperímetro?
O alicate amperímetro é um instrumento que faz a medição das grandezas elétricas, principalmente a corrente elétrica. Este instrumento permite uma medição segura da corrente elétrica, sem a interrupção do circuito, como é feita na medição da corrente por multímetros comuns.
Além da corrente elétrica, o alicate amperímetro consegue mensurar também os valores da tensão elétrica, resistência elétrica e continuidade. As funções citadas anteriormente são as que estão presentes nos modelos mais básicos, sendo que alguns modelos mais elaborados podem apresentar mais funções.
Leia também

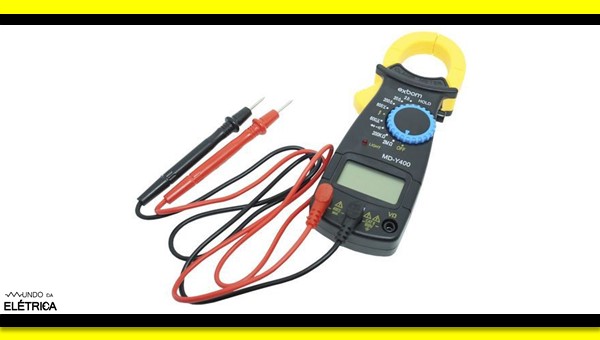

Modelo de alicate amperímetro.
O alicate amperímetro recebe este nome principalmente pela forma que faz a medição da corrente elétrica, sem precisar interromper o circuito. Basta colocar o condutor entre as suas pinças e conferir o valor que aparecerá na tela.
O multímetro também é um dispositivo capaz de medir a corrente elétrica, entretanto, muitos profissionais preferem não o utilizar. Isso acontece pelo fato de que, para fazer a medição da corrente, é necessário interromper o circuito, fazendo com que a corrente elétrica percorra o dispositivo.
Como funciona o alicate amperímetro?
O funcionamento do alicate amperímetro tem a ver com o principio da interação magnética. O fluxo da corrente elétrica no condutor faz surgir um campo eletromagnético em volta do condutor. O campo eletromagnético tem a sua intensidade diretamente proporcional com a intensidade da corrente elétrica.
Ao colocar um condutor energizado dentro das pinças do alicate amperímetro, o campo eletromagnético gerado induz uma tensão elétrica em uma bobina que está instalada nas pinças do alicate amperímetro.
A tensão induzida nesta bobina gera uma corrente induzida. O sistema interno do alicate amperímetro lê esta corrente induzida e consegue determinar o valor da corrente que passa pelo condutor. O valor obtido aparece na tela para leitura.
Como utilizar o alicate amperímetro?
Como dito anteriormente, o alicate amperímetro é usado principalmente para medir a corrente elétrica, embora também seja eficiente para medir a tensão e a resistência elétrica. Para aprender a medir estas grandezas com o alicate amperímetro é preciso primeiro entender as suas escalas e os seus componentes.
Escalas do alicate amperímetro
O alicate amperímetro possuí uma chave seletora, essa chave é usada para selecionar a grandeza elétrica que será medida, além de definir uma escala de valor.
É muito importante ajustar corretamente a chave seletora do alicate amperímetro antes de usá-lo, pois medir uma grandeza com outra selecionada pela chave seletora, pode danificar o equipamento.

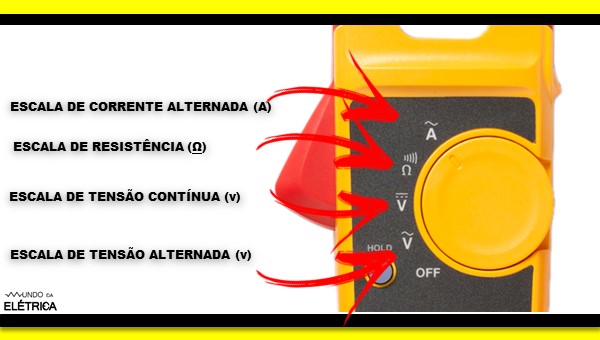

Escalas do alicate amperímetro.
Pontas de prova
O alicate amperímetro vem acompanhado de um par de fios, um preto e um vermelho. Esses cabos são chamados de pontas de prova. Elas são encaixadas nos bornes do alicate amperímetro por uma das pontas, de acordo com a funcionalidade escolhida. A outra extremidade de cada ponta de prova faz contato com os elementos dos circuitos para fazer a medição.
Pinças
As pinças são o principal elemento do alicate amperímetro, pois é a partir delas que é feita a leitura da corrente que circula em um condutor. Elas se abrem quando a lateral do alicate amperímetro é pressionada.
Como medir a corrente elétrica
A corrente elétrica é o fluxo ordenado de elétrons que circula dentro de um condutor, para medi-la, basta selecionar a escala de corrente com a chave seletora do alicate amperímetro e introduzir o condutor entre as pinças do alicate.

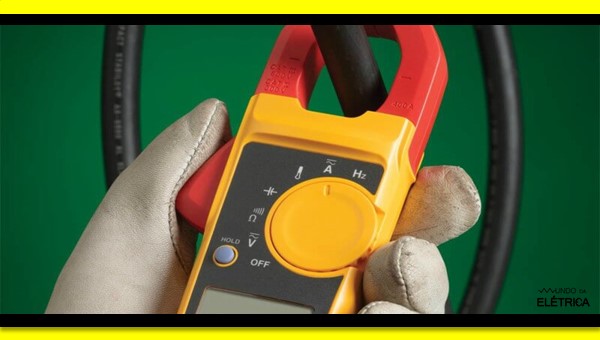

Medindo a corrente elétrica com alicate amperímetro.
As demais grandezas são medidas com as pontas de prova. É importante conectar as pontas de prova no borne correspondente à medição que será realizada, para evitar que o equipamento sofra danos, assim como escolher corretamente a escala de medição.
Categorias de aplicação
O alicate amperímetro é classificado dentro de quatro categorias. Essa classificação define para qual tipo de circuito cada alicate amperímetro é ideal. Essas categorias são definidas pelos fabricantes de alicates amperímetros e são essenciais na hora da escolha do equipamento.
- CAT I: o alicate amperímetro classificado com essa categoria deve ser utilizado em circuitos eletrônicos isolados da rede elétrica, por oferecerem menor risco no momento da medição.
- CAT II: o alicate amperímetro classificado com essa categoria pode ser utilizado em eletrodomésticos, circuitos eletrônicos de baixa tensão e tomadas residenciais.
- CAT III: o alicate amperímetro classificado com essa categoria pode ser utilizado em qualquer tomada doméstica, em comércios e em outros tipos de circuitos elétricos, podendo ser utilizado até mesmo nas indústrias, nos sistemas trifásicos.
- CAT IV: o alicate amperímetro classificado nesta categoria pode ser utilizado em sistemas de distribuição, painéis elétricos e locais que apresentam maior risco, pois esta categoria é a mais segura para o profissional.
No vídeo a seguir do Mundo da Elétrica falamos um pouco mais sobre a medição da corrente elétrica em painéis energizados, utilizando o alicate amperímetro. Não deixe de conferir!
Gostou de aprender sobre o alicate amperímetro? Caso tenha alguma dúvida, deixe nos comentários! Continue no Mundo da Elétrica para aprender mais sobre os assuntos que envolvem a energia elétrica.
