Associação de capacitores – Fórmulas e como calcular!
Você conhece os tipos de associações dos capacitores? Descubra como calcular o valor da capacitância equivalente na associação de capacitores em série e na associação de capacitores em paralelo. Vamos lá pessoal?
O que é um capacitor?
O capacitor é um componente eletrônico que tem a capacidade de armazenar cargas elétricas dentro de um circuito, e descarregar a carga elétrica quando necessário. O capacitor é constituído por dois tipos de materiais, um condutor e outro isolante.
Leia também
No capacitor, os materiais condutores formam duas placas que podem ser chamadas de armaduras. Estas placas são separadas por um meio dielétrico, que é justamente o material isolante. Geralmente, o tipo de material isolante dá o nome ao capacitor, como por exemplo, os capacitores cerâmicos, que tem como material isolante a cerâmica.
Os capacitores são bastante empregados na eletrônica, especialmente em circuitos retificadores, conversores, reversores e em circuitos de armazenamento de energia.

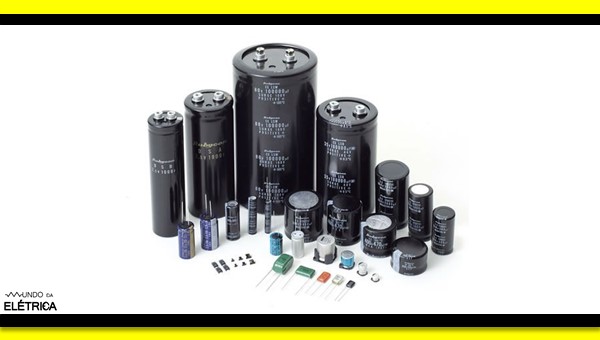

Os diferentes tipos de capacitores
Capacitância
A capacidade de armazenar carga elétrica que o capacitor tem é chamada de capacitância, que é uma grandeza física representada pela letra C, e sua unidade de medida é dada em Farads (F).
Quanto maior a capacidade de acumulo de cargas de um capacitor, maior será a sua capacitância. Ela também tem relação com o tamanho do capacitor, pois quanto maior é a capacidade de armazenar cargas elétricas, maior será o capacitor.
A capacitância de um capacitor pode ser calculada da seguinte maneira:
Fórmula para calcular a capacitância
Os capacitores podem ser associados em um circuito de maneira a alterar o valor total da capacitância deste circuito. Existem três formas de associação, são elas: associação em série, associação em paralelo e a associação mista.
Associação de capacitores em série
A associação de capacitores em série faz com que os capacitores do circuito sejam ligados no mesmo “fio”, em sequência. Deste modo, a armadura do capacitor que é carregada com carga negativa, é conectada com a armadura carregada com carga positiva do capacitor que o sucede.
Na associação de capacitores em série, as cargas elétricas armazenadas nas armaduras de cada capacitor são iguais, e a capacitância equivalente do circuito é determinada pelo produto dividido pela soma das capacitâncias individuais.
Para calcular a capacitância dos capacitores associados em série em um circuito, utilizamos a seguinte fórmula:
Fórmula da associação de capacitores em série
Associação de capacitores em paralelo
A associação de capacitores em paralelo faz com que o potencial elétrico sobre cada capacitor seja o mesmo. Diferente da associação em série, em que os capacitores estão no mesmo fio, na associação em paralelo os capacitores são ligados em fios diferentes do circuito.
Nesta associação a capacitância equivalente é calculada pela soma das capacitâncias individuais. Para calcular a capacitância equivalente na associação de capacitores em paralelo, usamos a seguinte fórmula:

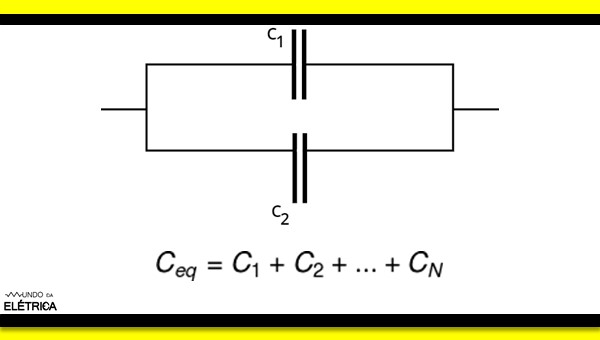

Fórmula da associação de capacitores em paralelo.
Associação mista de capacitores
A associação mista dos capacitores reúne as configurações da associação em série e da associação em paralelo de capacitores. Deste modo, para conseguir o valor da capacitância equivalente, deve-se primeiro calcular o valor da capacitância em série e posteriormente o valor da capacitância em paralelo.

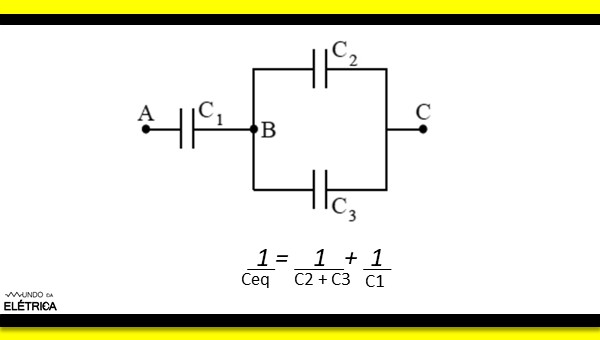

Fórmula da associação mista de capacitores.
Os capacitores são aplicados nos diferentes tipos de circuito nas configurações citadas anteriormente. Isso porque o capacitor mostra-se como um elemento bastante útil nos circuitos eletrônicos. Veja o vídeo a seguir do canal Mundo da Elétrica para conhecer melhor o que é um capacitor e a sua função.
Gostou de aprender sobre a associação de capacitores em série e em paralelo? Deixe nos comentários a sua opinião! Continue acessando o site Mundo da Elétrica para aprender mais sobre eletricidade.
