Caixa de distribuição elétrica. Montando passo a passo!

De acordo com a norma NBR-5410 todas as instalações elétricas devem conter no mínimo um Quadro de Distribuição de Circuitos (QDC), mas infelizmente nem os eletricistas sabem como fazer ou por onde começar a montagem de um QDC, pensando nisso resolvemos ensinar como realizar a montagem de um quadro de distribuição passo a passo. Vamos lá pessoal!

Caixa de distribuição:

A caixa de distribuição, mais conhecido como quadro de distribuição de circuitos (QDC) é sem dúvidas uma das partes mais importantes em uma instalação elétrica, pois é pelo quadro de distribuição que passa toda a energia da instalação.

Leia também

• Realizando o dimensionamento elétrico residencial – passo a passo!
• Instalação de DPS em quadro de distribuição!

O quadro de distribuição é responsável por conter todos os dispositivos de proteção necessários, e como o próprio nome diz ele tem o objetivo de distribuir todos os circuitos para os pontos de utilização da instalação, para garantir a segurança e o bom funcionamento, além disso a caixa de distribuição evita defeitos e acidentes dentro da instalação.

Os circuitos contidos na caixa de distribuição são devidamente separados, como por exemplo circuito de iluminação, circuito para tomadas de uso geral (TUG), e circuitos individuais para tomadas de uso específico, de forma que todos os circuitos possuam uma potência máxima a ser dissipada.

Todos os circuitos que se encontram dentro da caixa de distribuição devem estar todos devidamente identificados, para garantir a segurança do profissional que irá realizar manutenção, ensaios e inspeções no QDC e dos usuários da instalação.

Montagem de quadro de distribuição passo a passo.

Não importa quais os serviços que iremos desenvolver nas instalações elétrica, todos estes serviços devem sempre estar de acordo com as normas, como por exemplo a NBR 5410 – Instalações elétrica em baixa tensão – e NR-10 – Segurança em instalações e serviços com eletricidade. Seguir as normas e executar corretamente as instalações elétricas é o mínimo que se espera de um profissional do Mundo da Elétrica.

Como foi mencionado anteriormente, o quadro de distribuição é onde está contido todos os dispositivos de proteção, tanto para os circuitos quanto para as pessoas, como por exemplo os disjuntores, dispositivos de proteção contra surtos (DPS) e interruptor diferencial residual (IDR), portanto é fundamental que todos eles estejam devidamente dimensionados e  instalados conforme a norma NBR-5410 para instalações elétricas em baixa tensão.

Montagem do quadro de distribuição:

Antes de realizar a montagem é preciso saber qual será a caixa de distribuição a ser utilizada, para isso deverá ser feito a divisão de circuitos, e o dimensionamento dos componentes de proteção, como por exemplo o dimensionamento dos disjuntores e cabos elétricos.

Local de instalação do QDC:

De acordo com a norma NBR-5410 não existem muitas restrições em relação ao local de instalação da caixa de distribuição, sendo assim a única exigência para o QDC é que ele não seja instalado em locais que o quadro de distribuição de força (QDF) fique trancado, ou seja, de difícil acesso, fora estas situações o quadro de distribuição pode ser instalado em qualquer local, de acordo como a norma.

Abaixo mostramos a imagem de uma planta baixa com as devidas indicações dos locais que podem ou não ser instalado o quadro de distribuição de circuitos.

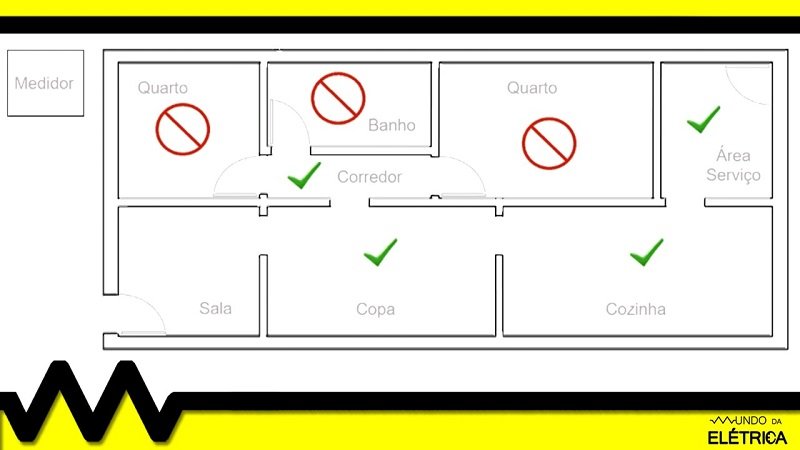

Locais que podem ou não ser instalado o QDC.

Observem que a imagem acima não indica se pode ou não instalar a caixa de distribuição na sala, mas devido a questões de estética não recomendamos que se feita a instalação do QDC na sala.

Recomendamos que a instalação do quadro de distribuição seja feita o mais próximo possível do medidor, pois os cabos que são levados até a caixa de distribuição são os que conduzem maior corrente e são de maior espessura, dessa forma a distância interfere diretamente no dimensionamento dos cabos elétricos.

Montando o quadro de distribuição:

Iremos montar um quadro de distribuição para um circuito bifásico (fase, fase e neutro) que contém um dispositivo diferencial residual, três dispositivos de proteção contra surto e seis disjuntores, sendo que cinco deles são monofásicos de o disjuntor geral que é bipolar.

Alertamos para que você certifique-se de que os condutores que estão vindo do medidor não estejam energizados, portanto desligue o disjuntor do padrão de entrada antes de realizar qualquer serviço.

Passo 1: Faça primeiro a fixação dos componentes, de forma que a montagem fique a mais organizada possível, em seguida faça a alimentação do disjuntor geral.

Neste caso iremos alimentar o disjuntor geral por baixo, como mostra a imagem abaixo. O disjuntor está sendo alimentado por baixo devido a uma questão de estética e organização, mas não existe uma polaridade correta para os disjuntores de corrente alternada, eles irão funcionar de qualquer maneira.

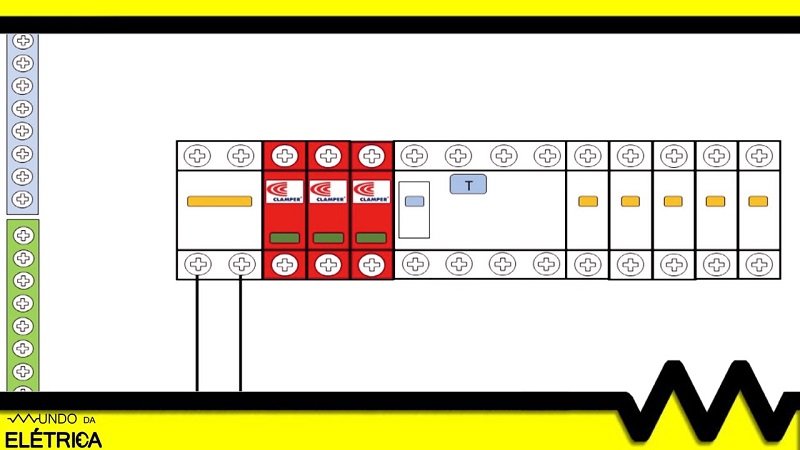

Esquema de ligação para um QDC . Energizando o disjuntor geral.

Passo 2: O condutor de neutro que vem diretamente do medidor é ligado diretamente na entrada de um DPS e logo em seguida derivamos para a entrada do DR, neste caso alimentamos o diferencial residual por cima, como mostra abaixo:

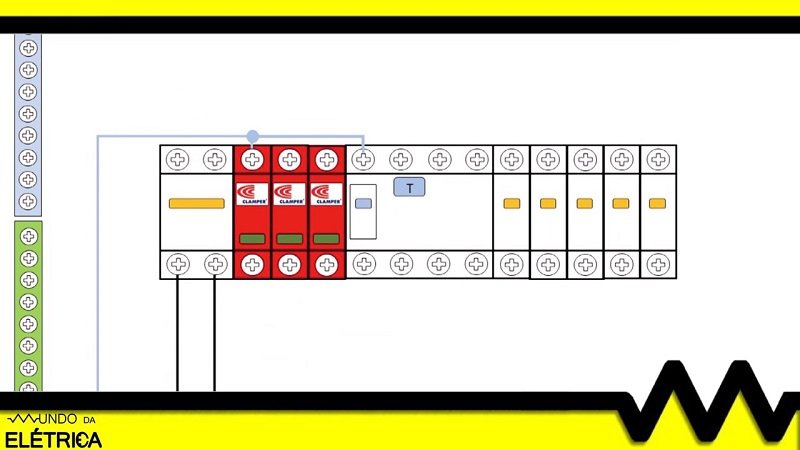

Esquema de ligação para um QDC . Conectando o cabo neutro no DPS e DR.

É importante destacar que única restrição do interruptor diferencial residual são os polos de fase e de neutro, ou seja só pode ligar os cabos de fase e neutro nos bornes especificados no dispositivo.

Passo 3: Após os condutores de fase serem seccionados pelo disjuntor geral, os dois dispositivos de proteção contra surto (DPS) que restaram e o diferencial residual (DR) serão alimentados, ou seja, os cabos são ligados da saída do disjuntor geral e derivados para as entradas dos DPS´s e do DR, como mostra a imagem abaixo:

Esquema de ligação para um QDC . Derivando os condutores de fase.

Passo 4: Após ter feito a alimentação dos DPS´s e do DR iremos ligar as saídas dos DPS´s no barramento de terra e neste mesmo barramento ligamos o condutor de aterramento, de forma que cada circuito tenha um condutor de aterramento separadamente, como o indicado no esquema abaixo:

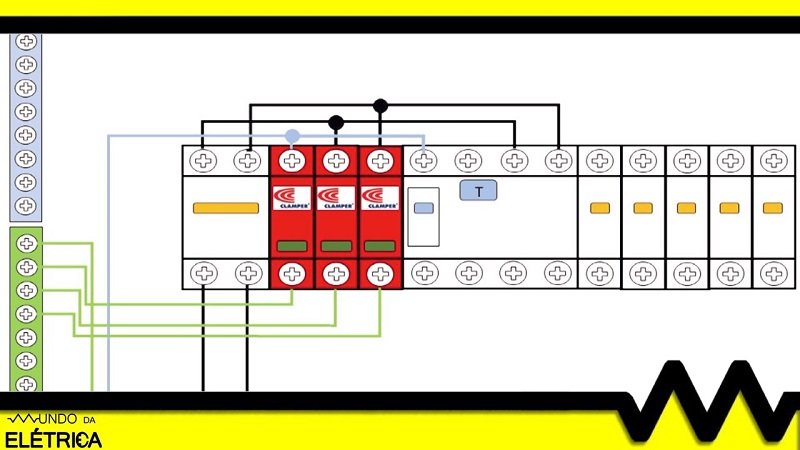

Esquema de ligação para um QDC . Ligando as saídas dos DPS´s no barramento de aterramento.

Passo 5: Agora iremos realizar as ligações para alimentar os disjuntores monopolares. Para isso iremos utilizar um barramento pente para derivar as saídas do interruptor diferencial residual. Neste caso, recomendamos a utilização do barramento pente, pois ele oferece uma melhor fixação nos bornes, é mais seguro e ainda economiza espaço.

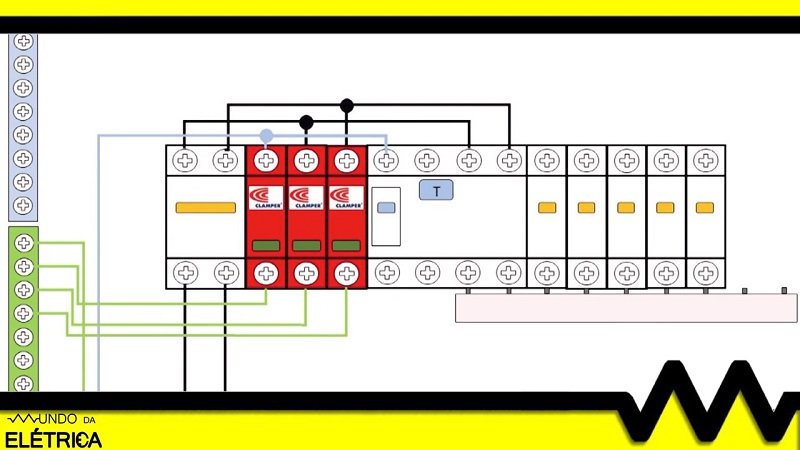

Esquema de ligação para um QDC . Energizando os disjuntores de cada circuito, usando o barramento pente.

Passo 6: Assim que o barramento pente é conectado nas entradas dos disjuntores é conectado o cabo de fase nos bornes de saída de cada um dos disjuntores, que serão o condutor fase de cada circuito. O esquema abaixo demonstra como devem ser conectados os cabos fase de cada circuito.

Esquema de ligação para um QDC . Conectando os cabos de fase nos disjuntores de casa circuito.

Passo 7: Cada circuito tem que ter um cabo de neutro separado, portanto iremos conectar um cabo da saída do DR e ligar diretamente no barramento de neutro. A partir de então iremos conectar os demais cabos de neutro do circuito no barramento de neutro, como mostra o esquema abaixo.

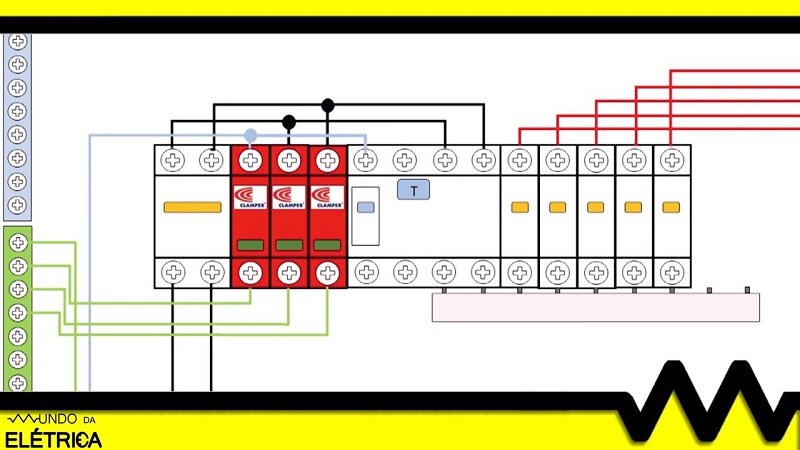

Esquema de ligação para um QDC . Cabo saindo do DR e conectado junto ao barramento neutro.

Considerações finais:

Como podemos observar as ligações feitas, é um quadro de distribuição para cinco circuitos, portanto cada um dos circuitos, possuem um disjuntor e seus respectivos condutores de aterramento e condutores de neutro, que estão protegidos pelo disjuntor geral, DPS e DR. A imagem abaixo mostra o esquema de liação final do quadro de distribuição.

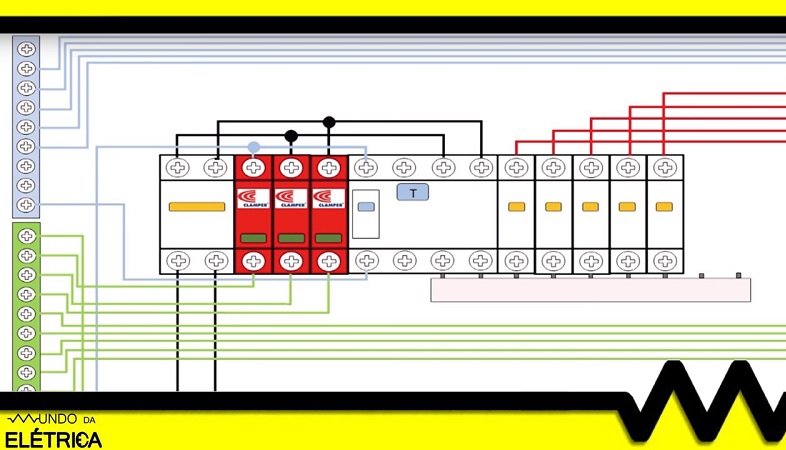

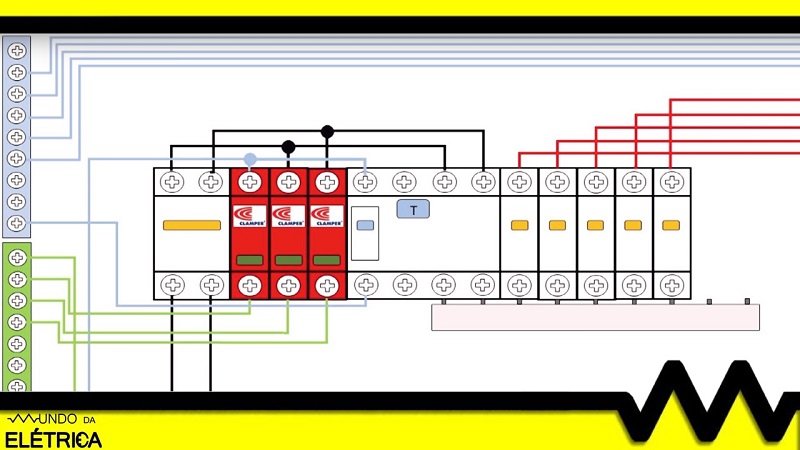

Esquema de ligação para um QDC .Esquema de ligação completa.

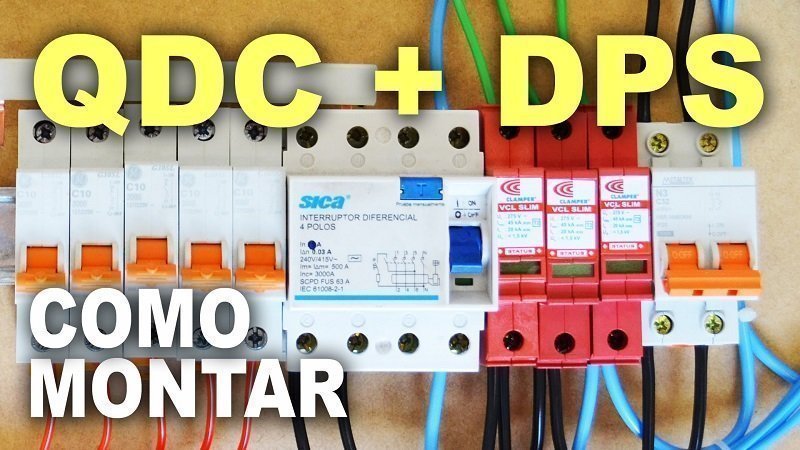

Para que você possa entender perfeitamente o passo a passo desta montagem, deixamos um vídeo abaixo realizando esta montagem e dando algumas dicas que são fundamentais durante a instalação.

Finalizamos este artigo e esperamos ter ajudado a tirar todas as suas dúvidas sobre como fazer a montagem de um quadro de distribuição! Se ainda tiver restado alguma dúvida ou curiosidade sobre este assunto, deixe nos comentários que iremos responder.
