Caixa de passagem em drywall, como instalar?
A instalação de caixa de passagem em drywall não necessita de cimento ou quebrar paredes, basta saber como usar corretamente o serra copo na furadeira. Se você tem dúvidas sobre como instalar caixa de luz em drywall? Caixa drywall 4×2 ou 4×4, caixa de passagem em gesso ou MDF de forma fácil, o Mundo da Elétrica vai te ajudar a resolver este problema usando um serra copo 60 da Starrett, vamos lá pessoal!
Quando o furo com o serra copo tem o tamanho exato da caixa de luz para drywall, a instalação da caixa de passagem é muito mais simples do que as caixas de passagem em alvenaria, visto que em grande parte dos casos é preciso cortar a parede e trabalhar com cimento. Já no caso do drywall, basicamente é só furar a placa de drywall com serra copo e encaixar a caixa de passagem.
Leia também
Veja como instalar caixa de passagem em drywall
Como instalar caixa de passagem?
Para fazer a instalação da caixa de passagem em drywall nós usamos uma furadeira do modelo SS8010 e um serra copo 60 da Starrett, mas caso não que não se tenha o serra copo 60 você pode usar outro serra copo e fazer o acabamento ou aumentar o furo usando uma lima redonda como esta do modelo L105-108 da Starret. Na imagem abaixo você pode ver estas ferramentas que usamos!

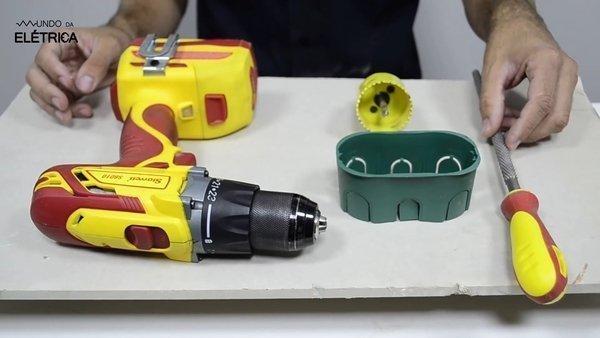

Essas foram as ferramentas usadas para instalar caixa de passagem em drywall
O primeiro passo é fazer a furação, mas para definir o local exato para a furação com o serra copo, você deve fazer a marcação dos pontos. Observe que na caixa de passagem tem dois furos que são justamente para marcar os pontos exatos para a furação com o serra copo, ou seja, eles devem ser usados para marcar o drywall, gesso ou MDF, assim como mostra a imagem abaixo.

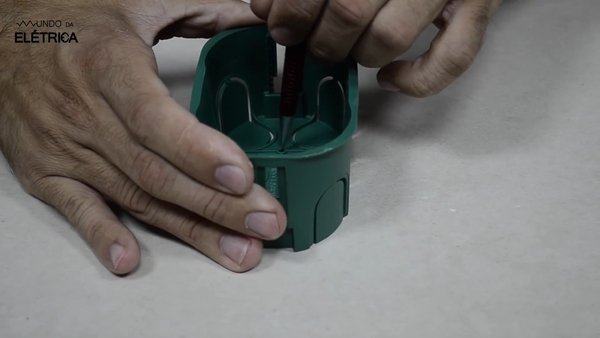

Veja como fazer a marcação para furação com serra copo
Em seguida você deve encaixar o serra copo no corpo da furadeira e realizar a furação nos pontos marcados. Neste ponto queremos deixar uma dica bem útil, tenha sempre na sua caixa de ferramenta um pincel, porque ele certamente irá te ajudar na limpeza do seu ambiente de trabalho!
Depois de realizar a furação, basta encaixar a caixa de passagem no drywall e pronto! Mas como falamos no início do artigo, as vezes a pessoa não tem o serra copo 60 e neste caso ela terá de fazer o acabamento com uma lima redonda, assim como mostra a imagem abaixo. A utilização de ferramentas adequadas e eficientes agiliza muito o processo, e como no caso deste exemplo nós usamos uma ótima lima redonda, ficou muito mais fácil finalizar o acabamento.

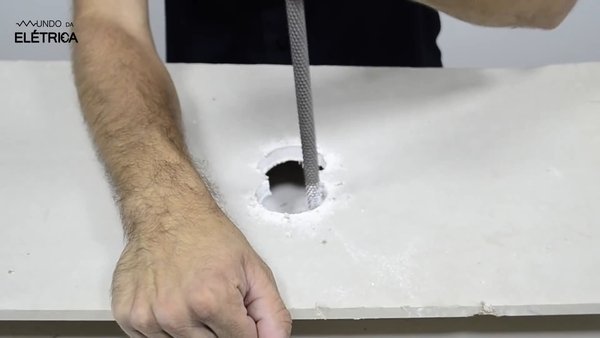

Em alguns casos é necessário usar uma lima redonda para fazer o acabamento para a caixa de passagem.
Assim que o furo estiver no tamanho adequado, basta encaixar a caixa de passagem e depois que ela estiver na posição correta, o próximo passo é encaixar as peças que prendem a caixa na chapa do drywall. Para isso você deve encaixá-la na parte de baixo do furo da caixa de passagem como na imagem abaixo.

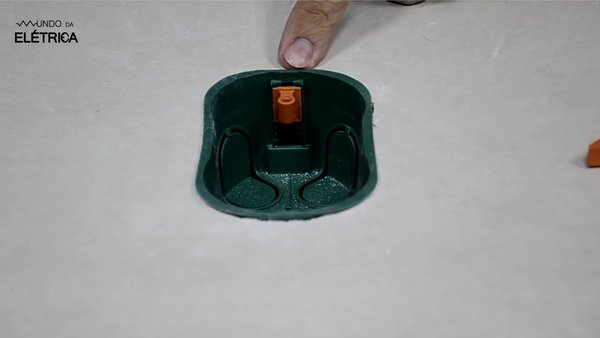

Posição de encaixe 1 da peça que faz fixação da caixa de passagem no drywall
Depois é só empurrá-la para cima, até que ela se prenda à chapa, assim como mostra a imagem abaixo.

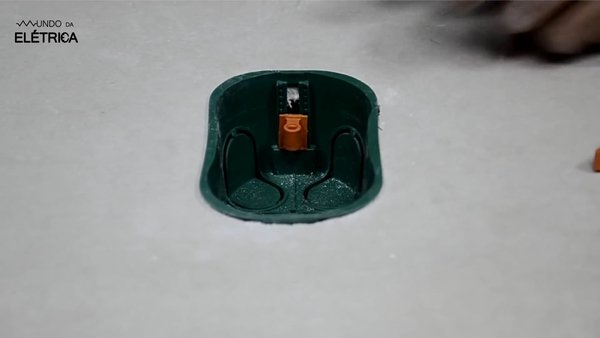

Posição de encaixe 2 da peça que faz fixação da caixa de passagem no drywall
Observe bem que é nesta mesma peça onde são encaixados os parafusos dos espelhos de tomadas e interruptores, ou seja, no momento em que o parafuso é apertado, a caixa de passagem irá se prender ainda mais ao drywall, deixando a fixação ainda mais firme.

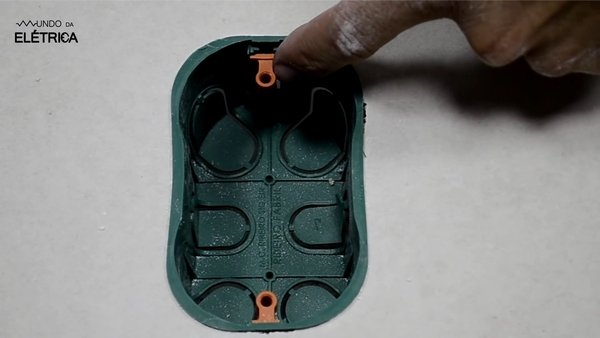

Local onde são fixados os parafusos dos espelhos e interruptores
Neste vídeo do canal Mundo da Elétrica você pode ver na prática todo este processo que explicamos neste artigo! Veja como foi feita a marcação, furação e principalmente como foi realizado o acabamento com a lima redonda, vale a pena conferir!
E assim chegamos ao final de mais um artigo e caso tenha ficado alguma dúvida, deixe nos comentários que teremos o maior prazer de responder. Se tiver alguma sugestão ou crítica construtiva, elas também serão muito bem recebidas!
