Campainha elétrica, como instalar!
Você com certeza já viu e usou uma campainha elétrica, mas você sabe como a campainha elétrica funciona ou como instalar a campainha elétrica? Neste artigo do Mundo da Elétrica explicaremos como a campainha elétrica funciona e explicaremos como instalar uma campainha elétrica passo a passo. Vamos lá pessoal!
Campainha elétrica
A campainha elétrica é um dispositivo de alarme sonoro bastante utilizado em casas, apartamentos, escritórios, etc. A campainha serve para que alguém avise sua chegada ou sua presença em determinado local.
Leia também
- Como instalar disjuntor? Aprenda passo a passo!
- Como fazer instalação elétrica residencial – Dicas importantes!
A campainha elétrica residencial geralmente é instalada dentro da residência, em algum lugar onde seu som possa ser ouvido, mesmo que as pessoas estejam em outros ambientes da residência. O interruptor que aciona a campainha geralmente é instalado na parte exterior da residência, para que a pessoa que chegue até o local indique sua presença e peça para ser atendida.
Interruptor pulsante de campainha.
Quando não há possibilidade de instalar uma infraestrutura, aparente ou interna, para a passagem dos cabos que ligam a campainha e o interruptor, a opção de se utilizar a campainha sem fio pode ser adotada.
A campainha sem fio necessitará de uma tomada para que a parte que emite o som seja instalada e um local para fixar o interruptor, que conta com uma bateria pra exercer o seu funcionamento.

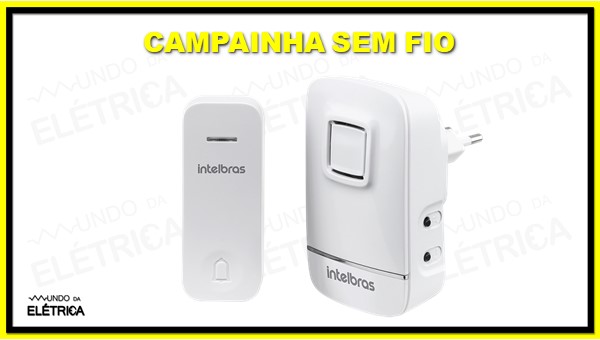

Exemplo de uma campainha sem fio.
Como funciona a campainha elétrica
A campainha elétrica é um bom exemplo de demonstração do funcionamento de um eletroímã, que é um dispositivo formado por um núcleo de ferro inserido em uma bobina.
Quando uma corrente elétrica passa pela bobina do eletroímã, é criado um campo magnético capaz de atrair os objetos metálicos.
Dessa forma, quando alguém pressiona o interruptor da campainha, o circuito é fechado e possibilita a circulação da corrente elétrica. Diante disso, o eletroímã é carregado e começa a atrair o badalo, neste momento o badalo se choca com o gongo, provocando o som que a campainha emite.
Ao soltar o interruptor, a corrente elétrica para de circular naquele circuito e o badalo volta ao seu posicionamento original.
É importante ressaltar que o interruptor da campainha é diferente dos interruptores que usamos para acionar lâmpadas. O interruptor da campainha é do tipo pulsante, que não tem duas posições fixas, ou seja, ele só assume a posição de ligado enquanto é pressionado por alguém, evitando que o som da campainha seja constante.
Instalação da campainha elétrica
Descreveremos um passo a passo para ajudá-lo a instalar sua campainha elétrica. Mas, antes de tudo é preciso adquirir a campainha que será instalada.
Em lojas de materiais elétricos e em depósitos de materiais de construção, existem diversos tipos e modelos de campainhas elétricas. O mais importante neste momento é adquirir uma campainha de acordo com a alimentação do local onde ela será instalada, ou seja, uma campainha 127v ou uma campainha 220v.
Depois disso, tenha em mão algumas ferramentas, como o alicate universal e chaves de fenda, além dos condutores elétricos no tamanho necessário para interligar a campainha e o interruptor.
- O primeiro passo é desligar o disjuntor geral para interromper a passagem de corrente no circuito, evitando acidentes como o choque elétrico.
- Depois disso, utilize um cabo para ligar uma fase do quadro de distribuição até o interruptor da campainha. Não existe a necessidade de ligar em um borne específico.
- Agora, interligue a campainha ao interruptor utilizando outro cabo, este cabo é o que chamamos de retorno.
- Agora, traga um cabo de neutro do quadro de circuitos até a campainha e ligue no borne que sobrou.
Depois disso, ligue novamente o disjuntor geral e teste a instalação. Se tudo estiver correto, ao pressionar o interruptor, a campainha emitirá o som, e ao soltar o interruptor, o som será interrompido.
Veja o esquema abaixo para facilitar seu entendimento:
Instalação de campainha elétrica.
O Mundo da Elétrica preparou um vídeo executando passo a passo a instalação de campainha elétrica, vale muito a pena conferir!
Aprendeu como instalar uma campainha elétrica? Caso tenha ficado alguma dúvida, deixe um comentário para nós, seu comentário pode ser respondido e ainda virar tema de um próximo artigo aqui no Mundo da Elétrica!
Não deixe de conferir os outros artigos que temos no site e de nos acompanhar em nossas redes sociais para ter acesso aos nossos conteúdos exclusivos!
