Capacitor! O que é, tipos e aplicações!

Os capacitores são componentes eletrônicos que possuem aplicações importantes. Além de apresentá-las, vamos te mostrar os tipos de capacitores e falar das principais diferenças entre eles. Com isso, iremos te ajudar a determinar qual o capacitor correto a ser utilizado em cada situação.

Capacitores – Como funcionam?

Os capacitores são componentes que tem a função de armazenar energia elétrica. Quando você conecta um capacitor a uma fonte de energia, ele a absorve até ficar com a mesma tensão da fonte. Quando você retirar a fonte, o capacitor continuará carregado e você poderá utilizar esta energia para alimentar um circuito. Este processo é bastante parecido com o de uma bateria, mas o capacitor carrega e descarrega muito mais rápido que as baterias, além de poder repetir este ciclo muito mais vezes antes de estragar.

Leia também

• Dicas de como ligar motor monofásico 4 fios.
• Bobina de Tesla – O que é e como funciona!

Outra diferença entre os capacitores e as baterias está na sua forma de armazenar a energia. Nas baterias, a energia é armazenada de forma química e geralmente há produção de calor na carga e na descarga. A principal vantagem das baterias sobre os capacitores tradicionais, é que elas armazenam muito mais energia no mesmo volume, ou seja, as baterias têm uma densidade bem maior que um capacitor.

Capacitores – Como escolher?

Para escolher corretamente um capacitor você precisa estar atento a 3 pontos importantes, são eles: A capacitância, a tensão máxima e o tipo de capacitor. É necessário entender que cada tipo de capacitor tem uma forma diferente de listar estes pontos importantes.

• Capacitância: É a habilidade de um elemento armazenar carga elétrica. Sempre que dois condutores estão separados por um material isolante, que pode inclusive ser o ar, existe uma capacitância. É por isso que existem as capacitâncias parasitas em praticamente todo circuito! A unidade de capacitância é o Faraday, mas em geral nos capacitores você vai ver os submúltiplos como mostra na imagem abaixo.

Você sabe qual é a unidade de capacitância?

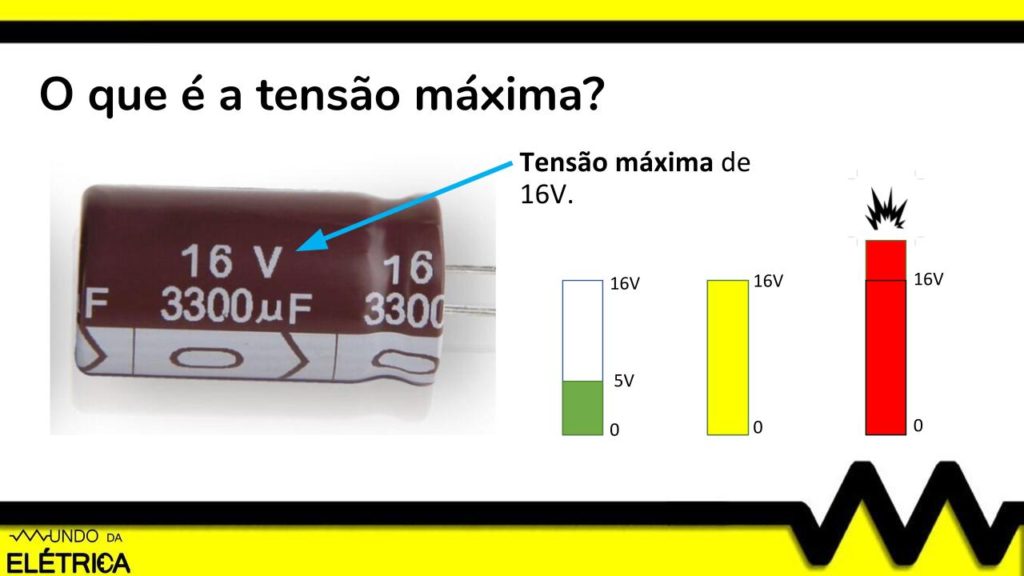

• Tensão Máxima: Quanto maior for a tensão, maior deverá ser a quantidade de isolantes entre os condutores, consequentemente maior será o tamanho do capacitor. Cada capacitor suporta uma tensão máxima, por exemplo, se um capacitor tem tensão especificada de 16V não significa que ele vai estar com 16V o tempo todo! Se você colocar 5V nele, ele vai ficar com 5V, a diferença é que se você colocar 16V, significa que ele já está no limite e passando disso, há riscos de vazamentos ou até mesmo explosões. Por isso quando há a necessidade de efetuar uma troca de capacitor, é fundamental escolher um de tensão igual ou superior ao capacitor original.

Como saber qual é a tensão máxima que o capacitor suporta?

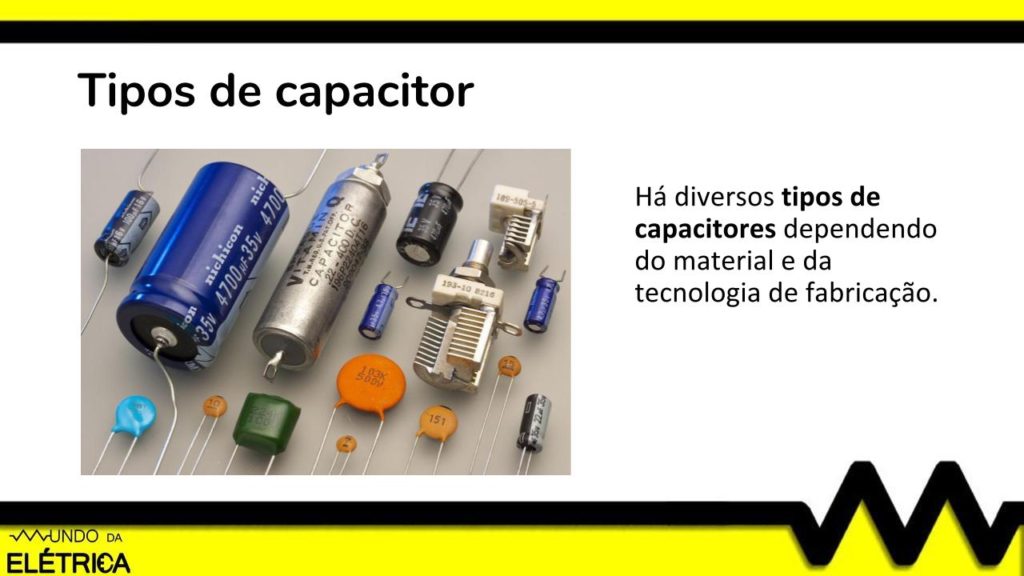

• Tipo de capacitor: O tipo tem a ver com a forma de construção e os materiais que são usados. Existem capacitores de cerâmica, poliéster, tântalo, mica, vidro, teflon, alumínio e até capacitores que utilizam óleo em sua composição. Quanto ao formato, eles podem ser chatos, cilíndricos, quadrados, SMD de vários tamanhos e até em outros formatos menos convencionais. Essa enorme variação no tamanho e na aparência pode ser visualizada na imagem a seguir.

Quais são os tipos de capacitores e quais as características de cada um?

Capacitores – Características!

Como foi dito, quanto maior a capacitância e a tensão, maior será o volume que aquele capacitor tem. Os capacitores de cerâmica, por exemplo, têm camadas de metal separadas por um isolante cerâmico. Outros capacitores podem usar isolantes diferentes com a mesma construção. Este tipo de capacitor não costuma ter uma grande capacitância em relação ao seu volume e é aí que entra o capacitor eletrolítico!

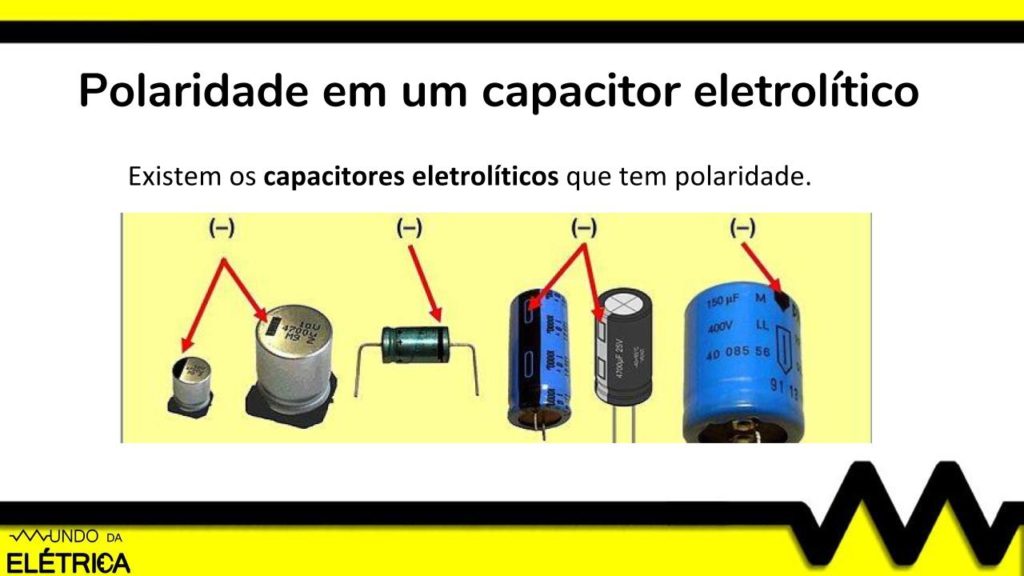

Os capacitores eletrolíticos geralmente tem polaridade como mostra na imagem abaixo, mas existem alguns tipos que não tem. Portanto, ao ligar um capacitor eletrolítico em um circuito, é muito importante prestar atenção à polaridade descrita nele, porque se você inverter um capacitor eletrolítico que tem polaridade, existe um risco enorme de vazamento ou explosão.

Alguns capacitores eletrolíticos têm polaridade e é muito importante saber identificá-la.

Estes capacitores tem um eletrólito em sua composição e seu isolante é uma camada muito, mas muito fina criada por um processo químico. Neste vídeo a seguir do Mundo da Elétrica, você pode ver como é o interior de um capacitor cilíndrico, veja como é interessante a forma em que as camadas de material isolantes e material condutor estão enroladas, visando aumentar a área das placas condutoras separadas pelo isolante.

Neste vídeo indicado, além de visualizar o interior do capacitor como foi citado, é possível ver na pratica o que acontece com os capacitores que são utilizados fora das condições ideias e muitas outras dicas sobre os tipos de capacitores. Então é isso! Se você aprendeu alguma coisa aqui, compartilhe este artigo para que outras pessoas também possam aprender. Ajude-nos a propagar estas importantes informações sobres os capacitores. Caso tenha ficado alguma dúvida é só deixar nos comentários que iremos responder!
