Como instalar interfone, passo a passo!
Descubra neste artigo do Mundo da Elétrica como instalar um interfone de forma rápida e prática, acompanhe o passo a passo para fazer a instalação do porteiro eletrônico residencial. Vamos lá pessoal!
Presente na maioria das residências, o interfone é um objeto bastante prático que traz segurança aos moradores do local. Com o interfone é possível que, de dentro da residência, o morador faça a comunicação com quem está do lado de fora e permita ou não a sua entrada.
A escolha do modelo deve ser feita de acordo com as necessidades dos moradores, pois existem diversos modelos com muitas funcionalidades. Os modelos mais comuns são compostos por um monofone, o porteiro eletrônico e a fechadura.
Leia também
- Realizando o dimensionamento elétrico residencial – passo a passo!
- Como fazer instalação elétrica residencial – Dicas importantes!
O monofone é aquele telefone que fica dentro da residência, é com ele que será feita a comunicação com a parte externa.
O porteiro eletrônico é a parte que fica do lado de fora, geralmente no muro da residência, e com ele o visitante faz o contato com a parte interna da residência.
A fechadura é instalada no portão, ela receberá o comando do monofone para abrir o portão e permitir a entrada dos visitantes. A fechadura tem uma fonte que fica ligada na tomada, essa fonte faz a conversão da energia da rede para 12V, que é a alimentação da fechadura.
É muito importante que o porteiro eletrônico tenha proteção contra a chuva e raios solares, visando aumentar a sua vida útil. O kit em si deve ser adquirido com a qualidade e a segurança de um bom funcionamento.

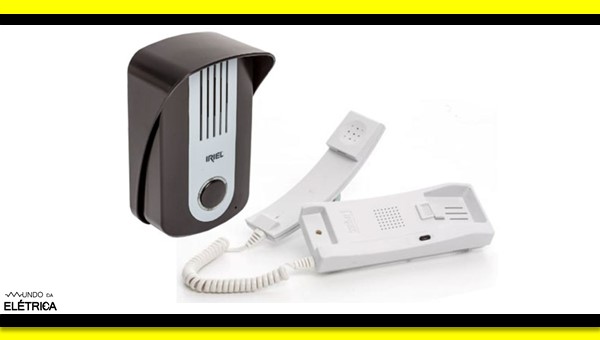

Monofone e porteiro eletrônico.
Instalação do interfone passo a passo
A seguir descrevemos o passo a passo para a instalação de um modelo simples de interfone. Opte por ter um profissional capacitado para fazer esta instalação, pois no processo serão feitas uma série de ligações e algumas envolvem a rede elétrica!
Não se esqueça de desligar o fornecimento de energia do local e escolher os locais onde serão instalados o monofone e o porteiro eletrônico.
Primeiro passo: abra o porteiro eletrônico retirando o parafuso e a tampa.
Segundo passo: abra o monofone, tirando a sua capa para visualizar a parte interna.
Terceiro passo: fixe a tampa traseira do porteiro eletrônico e a proteção no local onde escolher.
Quarto passo: leve até o porteiro eletrônico um cabo da fase e outro do neutro de 2,5mm². Esses cabos podem ser derivados da tomada que alimentará a fechadura eletrônica.
Quinto passo: conecte os cabos do neutro e da fase nos conectores do porteiro eletrônico. Lembrando de verificar os bornes de conexão de acordo como fornecimento de energia (127v ou 220v).
Sexto passo: ligue dois cabos para a comunicação entre o monofone e o porteiro eletrônico. Os bornes que serão utilizados no porteiro e no monofone serão os de numeração 1 e 3. Esses cabos podem ter um diâmetro menor, de 0,5mm² ou 0,75mm². Este passo pode variar de acordo com o modelo do interfone, leia as instruções de instalação para não haver erros.
Sétimo passo: com os cabos da alimentação e da comunicação fixados nos conectores do porteiro eletrônico, fixe-os nos bornes indicados do porteiro e encaixe o porteiro na tampa já instalada.
Oitavo passo: conecte um cabo da fonte na fechadura eletrônica e o outro no borne indicado do monofone.
Nono passo: ligue do monofone um cabo até a fechadura eletrônica. Assim, serão ligados na fechadura dois cabos.
Décimo passo: fixe o monofone no local escolhido e junte as suas partes, fechando ele.

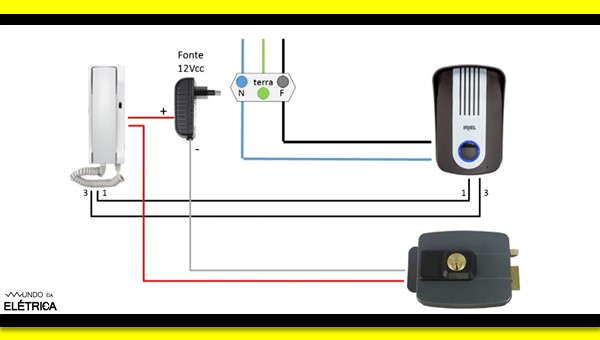

Veja na imagem abaixo o diagrama de ligação com os passos descritos.
Diagrama de instalação do interfone.
Ligue o fornecimento de energia para testar o monofone, o porteiro eletrônico e a fechadura.
Para ver a ligação de um interfone na prática, veja o vídeo a seguir do Mundo da Elétrica. Nele mostramos passo a passo como é feita esta instalação.
Gostou de aprender como ligar um interfone? Caso tenha alguma dúvida, deixe nos comentários para a gente! Continue no site Mundo da Elétrica para aprender mais conteúdos sobre eletricidade.
