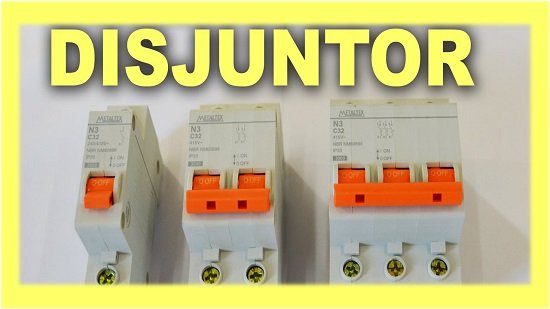

Como instalar um disjuntor e qual a posição correta?

O disjuntor é um componente presente e obrigatório em qualquer instalação elétrica, ou pelo menos deveria. Por este motivo o eletricista está em constante contato com este componente, mas ainda surgem dúvidas, aparentemente simples, mas que fazem total diferença, como por exemplo ao fazer a montagem de um quadro elétrico residencial, não sabem como instalar disjuntor, qual a posição correta do disjuntor ou como ligar os fios no disjuntor. Iremos esclarecer essas dúvidas e dar dicas de como fazer a instalação dos disjuntores, vamos lá pessoal!

O que é disjuntor e para que serve o disjuntor?

O disjuntor é basicamente um interruptor automático, que ao identificar uma corrente de sobrecarga ou curto-circuito secciona o circuito, dessa forma impede que os equipamentos e o próprio circuito sejam danificados.

Leia também

• Como dimensionar o disjuntor geral
• Realizando o dimensionamento elétrico residencial – passo a passo!

Dicas de como instalar um disjuntor:

Avisos:

• Mesmo em baixa tensão ou tensões pequenas, um choque elétrico pode ser fatal sob determinadas condições. Portanto desligue os circuitos da instalação sempre que trabalhar neles.
• Caso esteja inseguro quanto as instruções que serão passadas não faça nada, chame um profissional capacitado para este tipo de serviço
• Não faça a instalação de um disjuntor em uma caixa para a qual não foi projetada ou não suporte a quantidade necessária, faça o dimensionamento antes.
• Antes de usar os dispositivos de teste, certifique que eles estão funcionando, faça o teste em locais de confiança, em circuitos que você saiba se estão ativos ou não.

Materiais e ferramentas:

Recomendamos que utilize as ferramentas certas, conforme sua finalidade. Use materiais e ferramentas de boa procedência e qualidade, para que os riscos sejam minimizados ao máximo durante a instalação, além de proporcionar uma instalação de qualidade. Para fazer a instalação será necessário:

• Disjuntor;
• Cabos;
• Etiquetas;
• Alicate desencapador;
• Alicate de corte;
• Chave de fenda ou “Philips”;
• Chave de teste;
• Multímetro.

Como fazer a instalação de disjuntores.

Instalando um disjuntor passo a passo:

1. A eletricidade é algo perigoso, portanto desligue os circuitos antes começar a instalação. Recomendamos que o disjuntor geral seja desligado. Notifique a todos que estão presentes na instalação que você estará trabalhando naquele local, para que ninguém venha ligar o circuito novamente enquanto esteja fazendo a instalação.
2. Recomendamos que você tenha cadeado, para que possa trancar o disjuntor e ninguém ligue o circuito sem que você esteja ciente. Logo após ter desligado, certifique-se que o local onde será instalado o novo disjuntor esteja desenergizado.
3. Se estiver acrescentando o disjuntor em um quadro de distribuição de circuitos (QDC), veja a posição com que os demais estão, onde é entrada e saída, para manter um padrão de organização, reduzindo as chances de erros. O mesmo deverá ser feito caso seja feito uma nova instalação no QDC.
4. Faça a fixação dos dispositivos de acordo com seu modelo, se é DIN ou NEMA, conforme que os disjuntores sejam alimentados por cima e suas saídas por baixo, de maneira que todos fiquem padronizados, respeitando determinada ordem.
5. Com o auxílio de um alicate decapador, desencape os condutores. Faça a alimentação dos disjuntores por cima, caso seja montagem de um quadro de distribuição novo a saída do disjuntor geral é ligado na entrada dos demais, que são interligados por jumpers.
6. Conecte o cabo de cada circuito no borne de saída de seus respectivos disjuntores. É importante destacar que todos os disjuntores que marcam sua polaridade, como onde é entrada fase e saída por exemplo, sejam respeitados, para que danos sejam minimizados. Apenas para ter a certeza que está tudo bem fixado puxe levemente os cabos, assim verifica se eles estão realmente bem presos nos bornes.
7. Antes de fechar o QDC ligue os circuitos e faça os testes, para verificar se está tudo certo e se não há nenhuma irregularidade. Para finalizar coloque uma etiqueta especificando a qual circuito ele pertence.

Finalizamos aqui este artigo e esperamos ter retirado todas as suas dúvidas sobre como instalar os disjuntores! Se ainda tiver restado alguma dúvida ou curiosidade sobre este assunto, deixe nos comentários que iremos responder!
