Como ligar interruptor Paralelo – Three Way
Para atender as necessidades humanas, existem algumas formas de ligar uma lâmpada, e da necessidade de ligar uma lâmpada de dois pontos diferentes é que surgiu o interruptor Three Way. Interruptor Three Way ou paralelo consiste em dois pontos diferentes (interruptores) para ligar ou desligar uma lâmpada. O que diferencia um interruptor Three Way de um comum é a existência de um terceiro borne ou parafuso para conexão dos fios. Esse tipo de ligação proporciona um maior conforto e segurança, pois o comando da iluminação está em mais de um ponto.
Leia também
Os interruptores Three Way geralmente são empregados em escadas, cômodos grandes ou com mais de uma saída e corredores assim o usuário pode acender a lâmpada no começo da escada e apaga-la ao final, por exemplo.

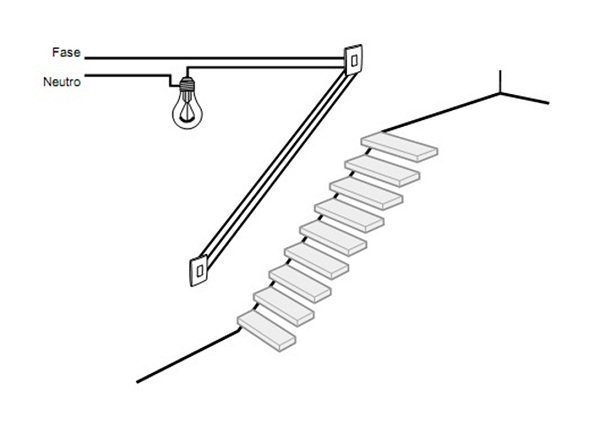

Exemplo da utilização do Three Way.
Para ligar o interruptor Three Way são necessários alguns materiais:
- Dois interruptores Three Way (não se esqueça de verificar se este possui o terceiro borne);
- Um receptáculo, também conhecido como boquilha;
- Cabos com o diâmetro já utilizado em sua instalação, com o dobro da distância entre os dois interruptores, por segurança;
Fique atento ao comprar o interruptor Three Way, certifique-se de que o mesmo possua três bornes, pois algum vendedor mal intencionado ou sem conhecimento pode tentar vender um interruptor de dois bornes a você.
Three Way passo a passo
- O primeiro cabo a ser ligado é o cabo que alimenta o disjuntor, o disjuntor funciona como um elemento de proteção para o circuito;
- O próximo cabo é ligado na saído do disjuntor e ligado no borne central de um dos interruptores Three Way;
- Conecte um cabo no borne superior deste interruptor ao borne superior do segundo interruptor;
- Faça o mesmo com os bornes inferiores dos interruptores, fazendo dois retornos;
- Ligue borne restante, borne central do segundo interruptor, ao borne central do receptáculo da lâmpada, este cabo também funcionará como retorno;
- Por último, conecte o cabo neutro ao receptáculo;
- Ligue o circuito e faça o teste. Lembre-se que a lâmpada deve ser controlada pelos dois interruptores;
O vídeo abaixo realiza este circuito, é a explicação ilustrada de como ligar interruptor paralelo, Three Way.
O interruptor Three Way também pode ser utilizado para ligar outros tipos de dispositivos elétricos, com ventiladores de teto e até pequenos motores, graças ao seu terceiro borne. Esse tipo de ligação te uma vasta aplicação, e pode ser identificada em vários lugares. Uma variação da ligação Three Way, é o uso de um interruptor Four Way, onde ele faz o intermédio entre os dois interruptores Three Way, aumentando os pontos de controle da lâmpada para três ou mais.
