Contatora com temporizador, como montar?
Você sabe o que é um relé temporizador e como realizar a ligação de um relé temporizador? Neste artigo o Mundo da Elétrica mostra como temporizar o acionamento de um contator é ligar contator e relé temporizador com diagrama.
Existem muitas máquinas, processos industriais e até mesmo sistemas de iluminação que necessitam de temporização, ou seja, algo que precisa ser ligado ou acionado em um momento específico.
Relé Temporizador
O relé temporizador ou também conhecido como relé de tempo e timer, é o termo usado para denominar qualquer relé que realizar operações de comutação de acordo com o tempo que é ajustado, após este tempo ser excedido seus contatos comutam. Sua aplicação é frequente em processos industriais, como por exemplo em partidas de motores, fornos industriais, quadros de comando elétrico etc.
Leia também
O modelo de relé temporizador que vamos utilizar na montagem do comando, possibilita regular o tempo de acionamento do relé em segundos, minutos ou horas. Outra grande vantagem é que este modelo de relé de tempo pode ser usado como retardo na energização ou pulso na energização.

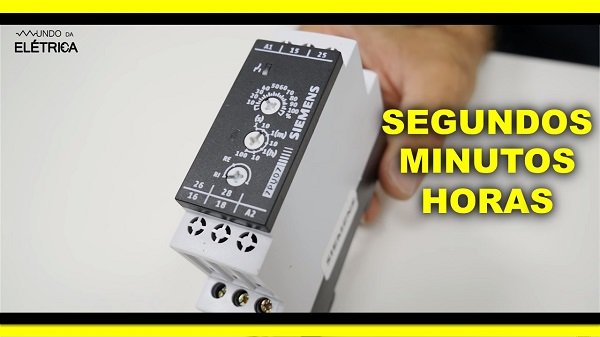

Relé temporizador em segundos, minutos e horas.
Nesta montagem vamos utilizar um disjuntor, um relé temporizador, um contator e uma chave seletora de duas posições. O objetivo do comando é que o temporizador acione um contator depois de um certo tempo do acionamento do circuito.
Componentes utilizado para ligação do relé de temo com contator.

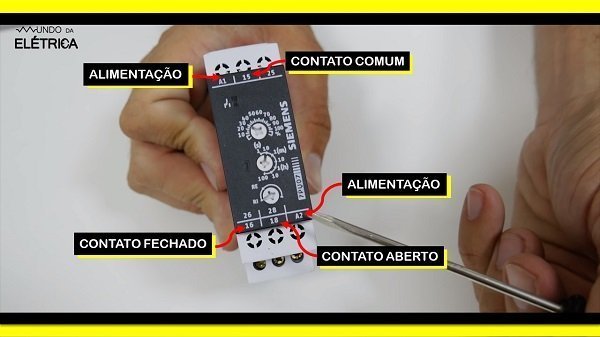

Antes de iniciar a montagem é preciso entender os contatos do relé temporizador. Veja na imagem abaixo, que relé de tempo possui dois contatos para sua alimentação, o A1 e o A2, o borne A1 fica na parte de cima e o borne A2 na parte de baixo do relé temporizador. O relé de tempo também possui um contato reversível, ou seja, um contato comum que é o 15, um contato normalmente fechado representado pelo 16 e um contato normalmente aberto representado por 18.
Contatos do relé temporizador para fazer a ligação.
Montagem do comando
A montagem é bem simples, geralmente os profissionais têm mais dificuldade em regular o temporizador. Nosso sistema de alimentação é 220V bifásico, por isso vamos usar um disjuntor bipolar para proteção do circuito.

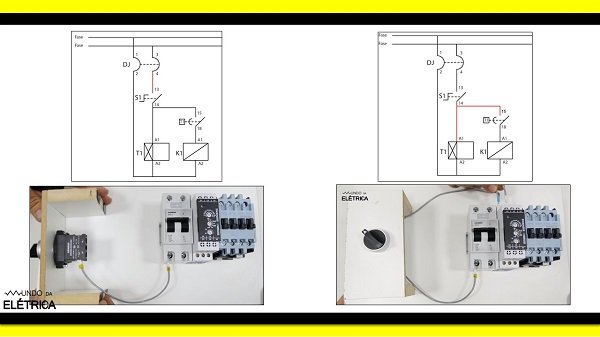

Da saída do primeiro polo do disjuntor vamos ligar o cabo 1 até o contato normalmente aberto da chave seletora.
Da saída do contato aberto da chave seletora, vamos ligar o cabo 2 até o contato A1 do relé temporizador, e vamos derivar um cabo para o contato 15 comum do relé temporizador.
Ligação dos cabos 1 e 2, já preparado.

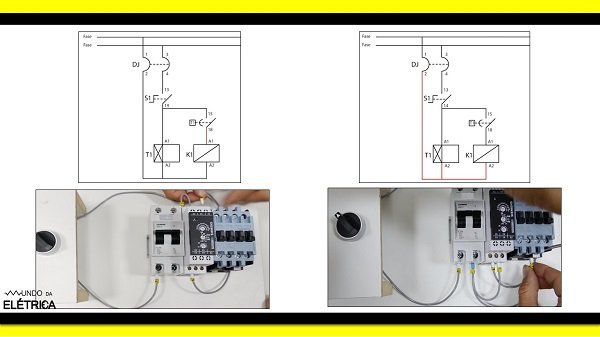

Do contato normalmente aberto 18 do relé temporizador, vamos ligar o cabo 3 ao contato A1 do contator. Do segundo polo do disjuntor, vamos ligar o cabo 4 ao A2 do relé temporizado, e derivar para o A2 do contator.
Ligação dos cabos 3 e 4, já preparados para finalizar o comando.
Assim finalizando a montagem do comando, agora é só fazer a regulagem do tempo e acionamento do relé temporizador.
Regulagem do relé temporizador

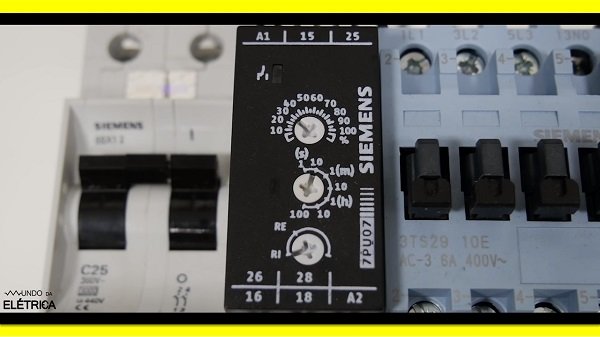

Na parte frontal do relé temporizador temos 3 discos seletores. O primeiro disco seletor tem uma escala que vai de 10% a 100%, esta escala é responsável por regular o tempo de acordo com a escala selecionada no segundo disco seletor.
No segundo disco seletor existem 7 escalas, 1 segundo, 10 segundos, 1 minuto, 10 minutos, 1 hora, 10 horas e 100 horas. Então se por exemplo eu quiser programar o timer para 3 segundos e só selecionar o primeiro disco seletor em 30% e o segundo na escala de 10 segundos. O terceiro disco seletor é que define se é retardo na energização ou pulso na energização.
Na parte frontal do relé temporizador temos 3 discos seletores.
O que é retardo na energização ou pulso na energização?

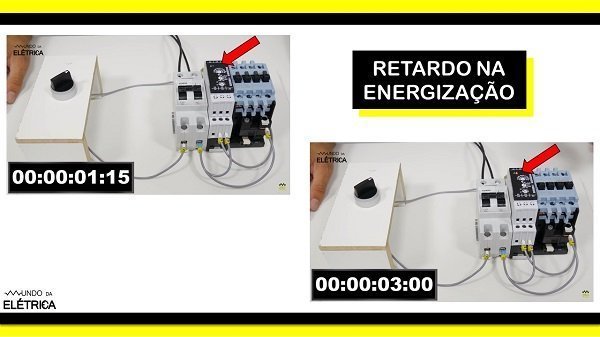

Ao selecionar o retardo na energização, o relé temporizador começa a contar o tempo assim que é energizado. Então, quando passar o tempo selecionado o relé arma e fecha o contato NA. Veja na imagem abaixo um exemplo de retardo na energização, nosso tempo está selecionado em 3 segundo e ao virar a chave seletora, somente após 3 segundos que o nosso contator é acionado.
Retardo na energização do relé de tempo.

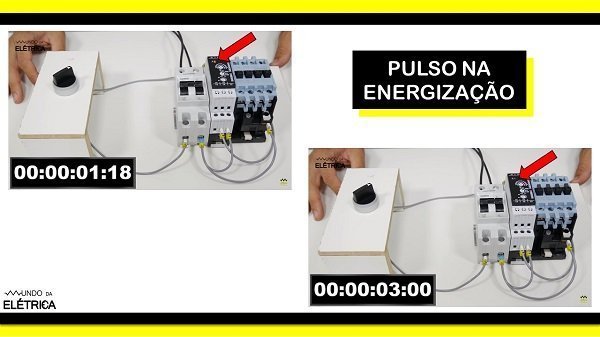

E quando selecionar o pulso na energização, o relé temporizador arma o relé e começa contar o tempo ao mesmo tempo. Então, quando passar o tempo selecionado o relé vai desarmar. Observe na imagem abaixo um exemplo de pulso na energização, nosso tempo selecionado é de 3 segundos, assim que virar a chave seletora, o contator vai acionar instantaneamente e após 3 segundo o contator vai ser desligado.
Pulso na energização do relé de tempo.
Este tipo de temporização pode ser usado para diversas áreas e o conhecimento sobre relés temporizadores é muito importante para o estudo de comandos elétricos. Saber sobre este componente e o seu funcionamento pode ser um diferencial na sua área de atuação, podendo aumentar o número de clientes.
Outro componente muito utilizado em comandos elétricos é o contator. Neste vídeo do canal Mundo da Elétrica, mostramos os tipos e aplicações de contatores.
No site e no canal do Mundo da Elétrica estão repletos de conteúdos sobre diversos temas, sendo assim fique à vontade para acessar os artigos e vídeos relacionados ao assunto. Caso tenha ficado alguma dúvida ou curiosidade sobre o assunto, deixe nos comentários que iremos responder!
