Como usar o teste de continuidade do multímetro?
Existem alguns problemas que surgem ao realizar uma manutenção ou instalação elétrica que podemos solucionar facilmente, fazendo apenas o teste de continuidade utilizando um multímetro. Pensando nisso resolvemos falar para que serve o teste de continuidade e como funciona, além de ensinar algumas dicas incríveis que irão te ajudar muito a resolver determinados problemas, vamos lá pessoal!
Teste de continuidade: O que é?
Como o próprio nome já diz, o teste de continuidade nos permite verificar se existe ou não continuidade nas ligações dos condutores, podendo ser utilizado para realizar testes em circuitos elétricos e eletrônicos.
Leia também
- Como testar capacitor com multímetro digital?
- Circuito elétrico em paralelo! Como identificar e calcular?
O teste de continuidade nada mais é do que um teste de resistência, caso a resistência seja extremamente alta, ou seja, circuito aberto, nada acontece, mas se a resistência for zero, consideramos como circuito contínuo, e nesta situação o multímetro emite um sinal sonoro.
Aprenda como fazer teste de continuidade com o multímetro.
Teste de continuidade: Aplicações.
O teste de continuidade pode ser utilizado para verificar se existe continuidade entre os condutores elétricos ao longo de todo o seu percurso, se os condutores elétricos se encontram corretamente conectados e pode ser usado para identificar cabos elétricos em circuitos, trilhas de circuito impresso, contatos de contatores e interruptores por exemplo.
Como usar teste de continuidade?
Realizar o teste de continuidade é muito simples, mas antes de fazer o teste, é importante destacar que o teste de continuidade utiliza a bateria interna do multímetro como fonte de alimentação, portanto ao realizar o teste de continuidade é fundamental desenergizar o circuito ou desligar o componente que será testado, ou seja, jamais devemos realizar este teste em circuitos ou componentes energizados!
Após ter desenergizado o circuito ou desligado o componente, faça o encaixe das pontas de prova corretamente, fique atento a outros multímetros que possuem mais que dois bornes para conectar as pontas de prova.
Para fazer o teste de continuidade devemos ajustar a escala do multímetro para a escala de continuidade, que está representado com um símbolo parecido com o do wifi. Alguns multímetros possuem a escala de continuidade separada das demais, mas existem outros multímetros que junto a escala de continuidade possuem outras escalas juntas, como por exemplo resistência e teste para diodos, nestes casos é necessário fazer a escolha da escala usando um outro botão.

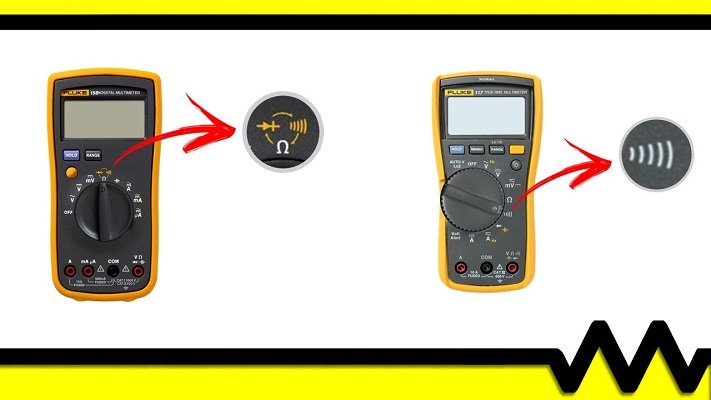

Escala de continuidade em alguns multímetros.
Assim que for feito o ajuste do multímetro para a escala de continuidade, observe no display do aparelho que quando as ponteiras não estiverem se tocando, a leitura indica infinito ou OL, que significa circuito aberto, nenhuma corrente é capaz de fluir por este circuito.

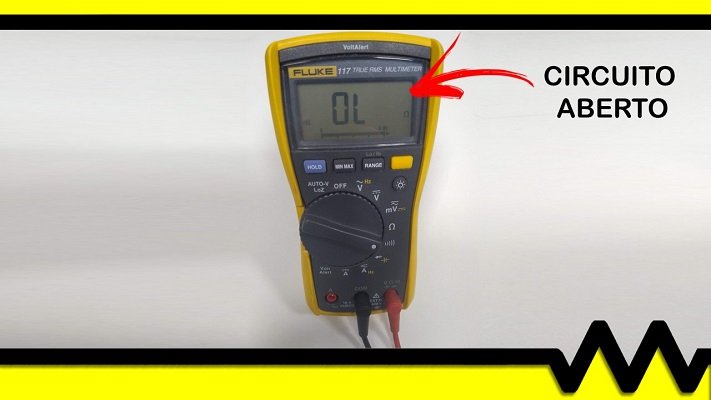

Teste de continuidade em um circuito aberto.
Quando as pontas de prova entram em contato uma na outra a leitura indica o valor zero, ou seja, significa que o circuito está fechado. Nesta situação o multímetro emite um sinal sonoro de alerta, toda vez que o sinal de alerta estiver sendo emitido significa que o circuito ou cabo possui continuidade, não está rompido.

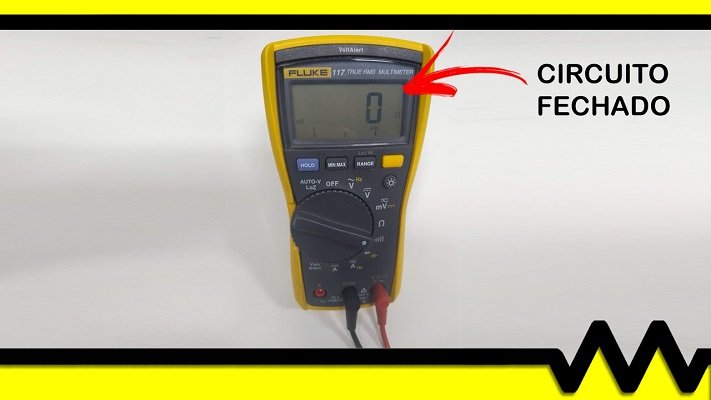

Teste de continuidade em um circuito fechado.
Para fazer o teste de continuidade em um condutor elétrico ou resistor, devemos encostar uma ponta de prova em uma extremidade do resistor e a outra ponta de prova na outra extremidade. Se o circuito estiver fechado, a leitura será zero e deve-se ouvir o sinal sonoro do aparelho. O teste funcionará da mesma maneira para verificar a ligação de um circuito ou funcionamento de interruptor por exemplo.
Se ao realizar o teste de continuidade no resistor, chave ou condutor elétrico, e indicar no display circuito aberto, significa que o resistor está queimado, a chave está aberta e o condutor elétricos está rompido.
O vídeo abaixo explica exatamente como funciona o teste de continuidade, além de ensinar algumas dicas de utilização que podem ajudar a identificar falhas, solucionando problemas de forma simples.
Finalizamos mais um artigo e esperamos ter ajudado a esclarecer para que serve o teste de continuidade e como podemos usá-lo. Caso tenha ficado alguma dúvida ou curiosidade sobre o assunto, deixe nos comentários que iremos responder!
