Dicas de como instalar uma lâmpada!
Precisando fazer a instalação de uma lâmpada? Neste artigo do Mundo da Elétrica vamos mostrar passo a passo como fazer a instalação de uma lâmpada com o interruptor simples. Vamos lá pessoal?
Em instalações elétricas residenciais são realizadas diversas ligações, desde o quadro de distribuição dos circuitos até os interruptores e tomadas das instalação. O mais indicado é que essas instalações sejam realizadas por um profissional devidamente qualificado.
A instalação de uma lâmpada trata-se de algo bastante simples! Mas para faze-la é importante ter as noções básicas de elétrica e instalações elétricas prediais. Isso é fundamental para evitar possíveis acidentes e garantir o funcionamento da instalação executada.
Leia também
Para instalar uma lâmpada, vamos começar pelos itens necessários, são eles:
- Lâmpada: Escolher a lâmpada para cada ambiente pode ser uma decisão difícil. Antes de escolher a lâmpada que vai utilizar não esqueça de verificar a potência que o lugar demanda. Colocar uma lâmpada fraca pode fazer com que o ambiente fique escuro.
Hoje em dia as lâmpadas de LED são bastante utilizadas. A instalação de uma lâmpada de LED no modelo de bulbo e de uma lâmpada incandescente é a mesma, por isso este passo a passo serve para estes dois tipos de lâmpada.
- Luminária ou receptáculo: A luminária ou o receptáculo são os lugares que vão alojar a lâmpada. Também existem modelos de luminárias que já vem com fitas de LED incorporadas em sua estrutura. Para fazer a ligação deste modelo não existem alterações no passo a passo que vamos apresentar.
- Interruptor simples: Outro ponto interessante é a escolha do interruptor! No mercado existem diversos modelos para melhor combinar com cada ambiente. Independente do designer, usaremos o interruptor de uma seção simples neste exemplo.
- Disjuntor monopolar de 10A: O disjuntor é o dispositivo de proteção que vai garantir a segurança da instalação da lâmpada. Escolhemos a corrente de 10A, pois é o máximo de corrente que os interruptores simples conseguem suportar em seu funcionamento.
- Condutores elétricos: Para a instalação de uma lâmpada, vamos precisar de três cores diferentes de condutores: fase (preto), neutro (azul) e retorno (amarelo ou branco). Essas são as cores mais convencionais utilizadas pelos eletricistas, entretanto, você poderá encontrar cores diferentes na instalação da sua casa. O mais importante é saber distinguir a função de cada cabo.
- Fita isolante: Podemos precisar da fita isolante para fazer a isolação das derivações nos condutores.
- Alicate de universal e chave de fenda: Com essas duas ferramentas faremos o corte dos cabos, o aperto dos parafusos do receptáculo e o aperto dos parafusos do interruptor.
Com tudo isso em mãos, vamos para o passo a passo de como ligar uma lâmpada! Como em toda instalação elétrica segura, desligue completamente o fornecimento de energia do local.
Vá até o quadro de distribuição e desligue o disjuntor. Em seguida conecte o cabo fase da alimentação no borne de entrada do disjuntor, e do borne de saída você deve fixar o cabo fase que será levado até o local da instalação da lâmpada.
Do barramento de neutro, ligue um cabo para levar até o local da instalação da lâmpada juntamente com o cabo de fase. Os cabos serão instalados conforme o diagrama a seguir:

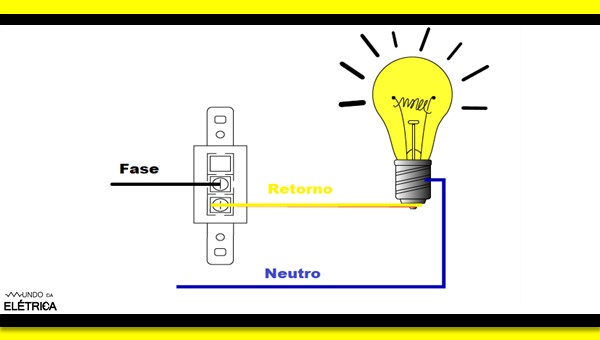

Diagrama de como ligar uma lâmpada
Ligue o cabo de fase no borne central do interruptor e o cabo de neutro no borne lateral do receptáculo. Agora, ligue o cabo de retorno no borne central do receptáculo e no borne lateral do interruptor. É através deste cabo que a lâmpada receberá o comando de ligar e desligar.
Finalizadas as ligações, enrosque a lâmpada no receptáculo e ligue o fornecimento de energia do local para fazer o teste! Para ver na prática esta ligação, veja o vídeo a seguir do Mundo da Elétrica.
Simples, não é mesmo? Deixe nos comentários a sua dúvida e continue no site do Mundo da Elétrica para saber mais dicas sobre eletricidade.
