Diferença entre as classes de contatores

Você sabia que existem categorias de emprego para os contatores? Aprenda o que são as classes de contatores, quais são elas e para que são utilizadas, além de saber quais são os modelos mais sofisticados e modernos disponíveis no mercado.

Os contatores são dispositivos eletromecânicos e magnéticos, adequados a cada aplicação, são uns dos principais equipamentos utilizados em comandos elétricos, como para acionamentos de máquinas e motores elétricos, onde a sua principal função é controlar a passagem de altas correntes.

Leia também

• Motor de corrente contínua, características e aplicações!
• Comandos elétricos – Fundamentos e Aplicações!

Existem dois tipos de contatos, o que é usado na parte de comandos e o que é usado para as cargas. O de comandos é utilizado para correntes mais baixas, dispondo de contatos normalmente abertos (NA) e contatos normalmente fechados (NF). Já o contato usado para cargas é o de potência ou principal, que lida com altas correntes e normalmente dispõe de três contatos (NA). A quantidade de contatos varia de acordo com o fabricante.

Classes de contatores:

De acordo com a norma técnica IEC 947-4, foram estabelecidas categorias de emprego para a utilização de contatores. Essas categorias, foram feitas para estabelecer a corrente máxima que um determinado contator deverá estabelecer ou interromper. Estas categorias ou classes de contatores possuem a denominação corrente alternada (AC) ou corrente contínua (DC), dentre as categorias mais utilizadas estão AC1, AC2, AC3 e AC4.

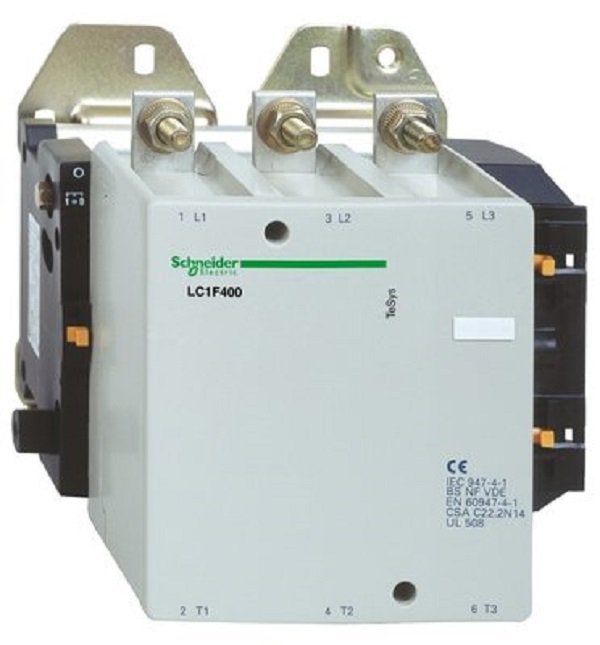

Contator da Schneider Electric – Categoria AC1 LC1F400

As categorias de contatores dependem basicamente do tipo da carga e forma com que cada uma será acionada. Por exemplo, o tipo do motor que está sendo ligado ou se serão ligadas resistências no contator. Também deve ser levado em conta as condições nas quais serão efetuados os fechamentos e as aberturas dos motores, se estarão em regime ou em partida, inversão do sentido de rotação e frenagem por contracorrente.

Categoria AC1:

Essa categoria deve ser aplicada para todos os aparelhos de corrente alternada, desde que o fator de potência seja maior ou igual a 95%. No caso de cargas puramente resistivas a corrente elétrica do fechamento e da abertura do contator é igual a corrente nominal da carga, visto que não há transitórios, ou seja, a interrupção da corrente neste tipo de carga é fácil devido ao baixo fator indutivo. Esta categoria de contator, como já foi citada anteriormente é utilizada em cargas não indutivas ou levemente indutivas, como por exemplo, fornos de resistências.

Categoria AC2:

Esta categoria é usada para partidas e desligamentos, frenagens por contracorrente e partidas por impulsos em motores de anéis. Ao fechar, o contator estabelece uma corrente próxima a 2,5 vezes a corrente nominal do motor. Na abertura ele deve ser capaz de interromper a corrente nominal do motor em tensão próxima a da rede, neste caso a interrupção é mais severa. Partida e parada de motores de anéis utilizam bastante esta categoria de contatores.

Categoria AC3:

A categoria AC3 é referente aos motores de gaiola, cuja a interrupção é efetuada com o motor em regime. Quando seccionado, o contator deve suportar a corrente de partida do motor, que gira em torno de 5 a 7 vezes a corrente nominal. Na abertura, o contator acaba interrompendo a corrente nominal do motor sob uma tensão de aproximadamente 20% da tensão nominal da rede.

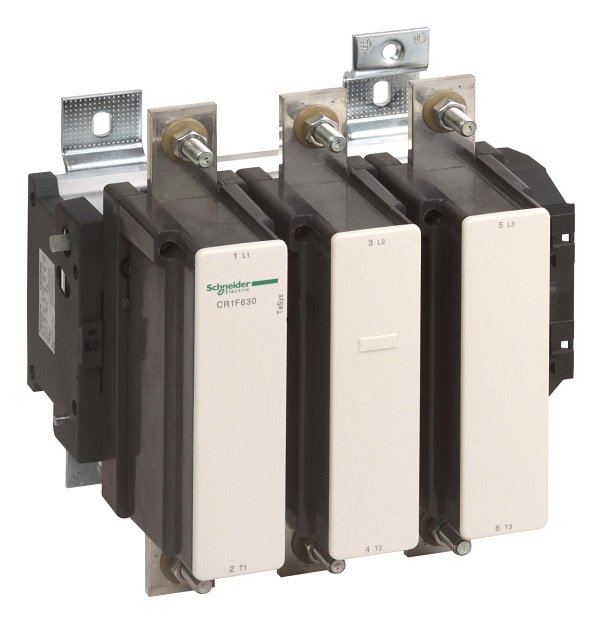

Contador Schneider Electric – AC3 CR1F630

Esta categoria de contatores é utilizada em elevadores, escadas rolantes, correias transportadoras,condicionadores de ar, compressores de todos os tipos, bombas, misturadores, climatizadores, e várias outras aplicações.

Categoria AC4:

Contatores de categoria AC4 são referentes aos sistemas de frenagem por contracorrente e sistemas de partida por impulsos em motores tipo gaiola ou anéis.O contator fecha sob uma intensidade de corrente na ordem de 5 a 7 vezes a corrente nominal do motor quando ele abre, neste momento ele interrompe uma corrente de mesma magnitude e tensão, também quando a velocidade do motor for maior. Esta tensão pode ser igual a tensão da rede, portanto, o desligamento é severo e exige muito do contator.

Contatores desta categoria são utilizados em máquinas de impressão, levantamento de cargas, metalurgia, tornos, pontes rolantes, entre outras. A escolha da categoria de contator deve ser realizada caso a caso, analisando as cargas e calculando as correntes e tensões envolvidas. Atualmente no mercado existem vários tipos de contatores para motores e outras cargas e um dos principais fabricantes encontrados no Brasil é a Schneider Electric, que oferece dispositivos com os melhores recursos para proteção, segurança, monitoramento e controle de motor, além da fácil instalação de seus componentes.
