Disjuntores do padrão e QDC podem ser diferentes?
Os disjuntores do quadro de distribuição de circuitos (QDC) localizado dentro das residências podem ser maiores que o disjuntor geral do padrão? Apesar da resposta parecer óbvia, é muito comum surgirem dúvidas como está. Pensando nisso o Mundo da Elétrica resolveu acabar com essa dúvida de uma vez por todas! Iremos responder esta pergunta de uma forma bem simples e de acordo com as normas.
Sabemos que para haver uma proteção efetiva da instalação elétrica e dos equipamentos elétricos, os componentes de proteção desta instalação, como por exemplo disjuntor, DR e DPS, devem ser instalados corretamente e principalmente bem dimensionados, isso também deve ser feito no padrão de entrada.
Leia também
A corrente elétrica que passa pelo disjuntor do padrão de entrada é sempre maior as demais correntes que passam nos circuitos da instalação, pois quando passa pelo QDC está corrente que vem do padrão de entrada é distribuída para estes circuitos. Desta forma é natural que o disjuntor do padrão de entrada sempre seja maior ou igual ao disjuntor do QDC.
Para sabermos se pode ou não o disjuntor do quadro de distribuição suportar uma corrente nominal maior do que o disjuntor do padrão de entrada, a resposta é basicamente entender o que é seletividade, pois este é um fator determinante para a segurança e perfeito funcionamento da instalação elétrica, onde todas essas instalações devem ter seletividade.
Suponha que em uma casa o disjuntor do padrão suporte 50A e o disjuntor do QDC suporte 70A, caso ocorra uma falha elétrica dentro da residência que supere os 50A, e os disjuntores parciais falharem o disjuntor do padrão vai desarmar primeiro que o disjuntor do QDC, desta forma para religar o circuito a pessoa terá que se deslocar até o padrão de entrada.

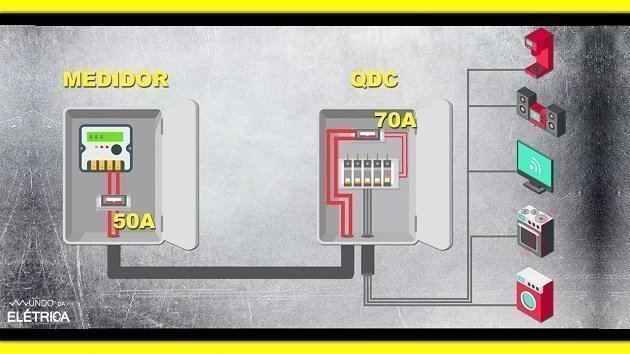

Disjuntor do QDC maior do que o disjuntor do medidor.
O exemplo que citamos acima é um exemplo claro de falta de seletividade nos circuitos. A seletividade serve para garantir que sempre o disjuntor mais próximo da falha elétrica atue de forma com que a menor quantidade possível de circuitos e cargas sejam afetadas, ou seja, neste caso o disjuntor mais próximo da falha é o disjuntor do QDC, que não será acionado em casos de falhas no circuito.
É importante destacar que a norma NBR 5410 aborda no item 6.3.6.1 a seletividade entre dispositivos de proteção contra sobrecorrentes, que diz o seguinte:
“Quando razões ditadas pela segurança e/ou pela utilização da instalação elétrica exigirem que a continuidade de serviço não seja afetada senão minimamente pela ocorrência de uma falta, os dispositivos situados em série devem ter suas características de atuação selecionadas, de forma a garantir que só o dispositivo responsável pela proteção do circuito onde ocorrer a falta venha a atuar (seletividade).”
Além dos disjuntores a norma NBR 5410 também fala no item 6.3.6.3 sobre a seletividade entre os dispositivos de proteção DR.
Então para dar uma resposta bem precisa e resumida, o disjuntor do QDC não pode ser maior que o disjuntor do padrão de entrada, pois como acabamos de ver, este tipo de instalação não garante a seletividade no circuito.
Fazer o dimensionamento correto de toda a instalação garante a sua seletividade, fazendo com que a instalação fique segura, assim evitando o mau funcionamento do circuito e eventuais acidentes.
O Vídeo a seguir é do canal Mundo da Elétrica, nele é explicado detalhadamente o que é seletividade e qual a importância da seletividade nos circuitos, além de mostrarmos alguns exemplos que irão te ajudar a compreender ainda mais sobre este assunto.
Esperamos ter ajudado a esclarecer as principais dúvidas relacionadas a instalação seletividade dos disjuntores em uma instalação. No site e no canal do Mundo da Elétrica estão repletos de conteúdos sobre diversos temas, sendo assim fique à vontade para acessar os artigos e vídeos relacionados ao assunto. Caso tenha ficado alguma dúvida ou curiosidade sobre o assunto, deixe nos comentários que iremos responder!
