Fio diretamente enterrado pode? Como instalar?

É proibido fazer instalações elétricas residenciais pelo piso ao invés de usar as paredes e o teto? O que a norma fala sobre os cabos elétricos no chão? É necessário usar algum tipo de eletroduto específico? Quais as vantagens e desvantagens das instalações elétricas pelo chão? Estas são as principais dúvidas sobre o tema deste artigo e todas as respostas e muitas outras dicas você confere abaixo, vamos lá pessoal!

Cabos elétricos pelo piso: O que diz a norma?

A norma NBR 5410 tem uma parte que trata exclusivamente de cabos enterrados! Os cabos elétricos podem ser passados por eletrodutos no chão ou mesmo sem eletrodutos, desde que sigam algumas regras. A norma deixa bem claro que todo cabo que for usado enterrado diretamente no solo deve possuir proteção mecânica e esta proteção vai além da isolação em PVC.

Leia também

• Tabela de dimensionamento de eletroduto.
• Projeto elétrico! O que é? Como fazer?

Dentro da norma, o tópico 6.2.11.6 trata de todos os detalhes para cabos enterrados. O item 6.2.11.6.1 diz que: Em linhas enterradas (cabos diretamente enterrados ou contidos em eletrodutos enterrados), só são admitidos cabos unipolares ou multipolares. Adicionalmente, em linhas com cabos diretamente enterrados desprovidas de proteção mecânica adicional só são admitidos cabos armados. Logo abaixo a NOTA diz que: Admite-se o uso de condutores isolados em eletroduto enterrado se, no trecho enterrado, não houver nenhuma caixa de passagem e/ou derivação enterrada e for garantida a estanqueidade do eletroduto.

Portanto, para instalação residencial é permitido, mas se for usado cabos isolados comuns, não pode haver caixa de passagem no chão, nem derivação e não pode haver infiltração de líquidos.

A norma permite a instalação de cabos diretamente enterrados no piso?

Cabos elétricos pelo piso: Cabos unipolares e multipolares!

Nos casos em que são usados cabos unipolares e multipolares diretamente enterrados no solo sem eletroduto, estes cabos devem ser protegidos contra as deteriorações que podem ser causadas pela movimentação de terra, contato com ferramentas em caso de escavação, contra umidade, contato contra estruturas e ações químicas que possam ser causadas por elementos no solo.

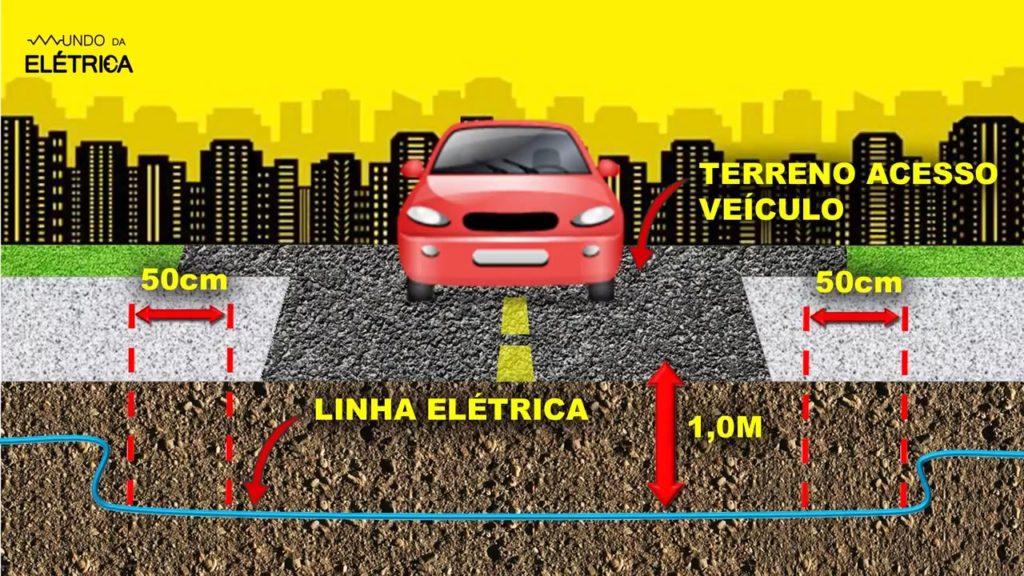

No caso de terrenos normais a instalação deve ter uma profundidade mínima de 70 cm do solo e caso seja um terreno com acesso de carros, como uma garagem por exemplo, está profundidade deve aumentar para 1 m do solo com faixas extra de 50 cm de largura de um lado e do outro nas vias para veículos, assim como mostra o desenho a seguir.

Exemplo de instalação de fio enterrado no chão segundo a norma

Caso haja um cruzamento entre linhas elétricas enterradas, deve haver uma distância mínima de 20 cm de afastamento entre elas, esta distância de 20 cm também deve ocorrer em caso de linha elétrica com qualquer outro tipo de linha como por exemplo cabos de rede de internet, assim como mostra a imagem abaixo.

Exemplo de cruzamento de fio enterrado segundo a norma NBR 5410

Cabos elétricos pelo piso: Como sinalizar?

Segundo a norma, é necessário que haja uma sinalização 10cm acima da linha para servir de referência caso haja uma escavação. Desta forma, antes de chegar à linha será possível ver a sinalização e evitar possíveis acidentes. Para fazer esta sinalização, você pode usar uma fita colorida que não deteriore com o tempo.

Cabos elétricos pelo piso: Quais as desvantagens?

As desvantagens com relação aos cabos no piso começam pela quantidade de regras extras que a norma estabelece. Em caso de cabos enterrados diretamente o preço do cabo unipolar é maior do que o cabo isolado. Outro ponto negativo é se houver a necessidade de trocar um cabo enterrado diretamente ou trocar um eletroduto que esteja debaixo de um piso com acabamento, neste caso o preço certamente sairá bem mais caro que o corte em um teto ou parede.

Cabos elétricos pelo piso: Quais as vantagens?

Dentre os pontos positivos, podemos citar que durante o trabalho de passagem dos cabos em eletrodutos no piso, o esforço de postura é muito menor e a possibilidade de quedas de escadas é eliminada. Também é possível que haja uma economia na quantidade de cabos, mas isso vai depender muito do projeto e trajeto dos eletrodutos, além é claro das posições de caixas de tomadas e etc.

Assim finalizamos este artigo e esperamos ter respondido as perguntas sobre os cabos e eletrodutos no piso. Caso tenha ficado alguma dúvida, deixe nos comentários que teremos o maior prazer em respondê-la.
