Contato de selo – O que é e como funciona!
Quem trabalha ou estuda comandos elétricos e deseja que o seu sistema seja capaz de se manter energizado, deve saber da importância do contato de selo para esse feito! Mas o que é contato de selo? Para que serve o contato de selo? Esse contato tem relação com a botoeira com retenção? O que é intertravamento elétrico e o que isso tem a ver com o contato de selo?
O Mundo da Elétrica neste artigo vai responder todas essas perguntas e te explicar como o contato de selo funciona em uma aplicação. Então, vamos lá pessoal!
Contato de Selo: O que é?
O contato de selo basicamente é uma lógica usada em comandos elétricos, que através do intertravamento elétrico de botoeiras pulsadoras, realiza a auto-alimentação do contator no comando elétrico.
Leia também
O contato de selo é feito utilizando os próprios contatos auxiliares do contator! Esses contatos abertos (NA) são utilizados para manter a alimentação do comando, mesmo depois que a botoeira voltar para a sua posição original.
Intertravamento Elétrico
Uma outra prática que é feita usando os contatos auxiliares do contator é o intertravamento elétrico. Quando você impede o segundo contator de funcionar através dos contatos auxiliares, isso faz com que um dos contatores não funcione enquanto o outro estiver acionado.
Este intertravamento descrito acima é chamado também de intertravamento magnético, mas há também o intertravamento mecânico, que é feito por uma peça que acopla os dois contatores.
Contato de Selo: Ligação
A ligação do contato de selo não é difícil, mas exige interpretação do diagrama de comandos elétricos. Para exemplificar, vamos mostrar o passo a passo da ligação de um contator com o uso do contato de selo.
Na ligação desse circuito, iremos precisar de:
- Um disjuntor
- Três cabos de cores diferentes (fase, neutro e comando do contato de selo)
- Uma botoeira normalmente aberta (NA)
- Uma botoeira normalmente fechada (NF)
- Um contator de potência
Para começar conecte o cabo da fase no disjuntor e o cabo do neutro no barramento. Depois leve a fase até a botoeira S1, ligando-a no contato 11 normalmente fechado (NF). Iremos usar essa botoeira para desligar o contator.
Saindo do contato 12 (NF) de S1, ligue a fase na botoeira S2, conectando no contato 13 normalmente aberto (NA). Saia com o cabo da fase do contato (NA) 14 de S2 e o ligue no borne A1 da alimentação do contator.
Ligue o cabo do neutro do barramento até o borne A2 da alimentação do contator. Agora, faça uma ligação paralela (também chamada de jump), saindo do borne 13 de entrada da botoeira S2 (NA) e ligando no borne de entrada do contato auxiliar (NA) do contator, que geralmente é o 13.
Faça novamente uma ligação paralela (jump), agora partindo do borne 14 de saída da botoeira S2 (NA) e indo até o borne de saída do contato auxiliar do contator, que geralmente é o 14. Veja o esquema dessa ligação abaixo para ajudar no entendimento.

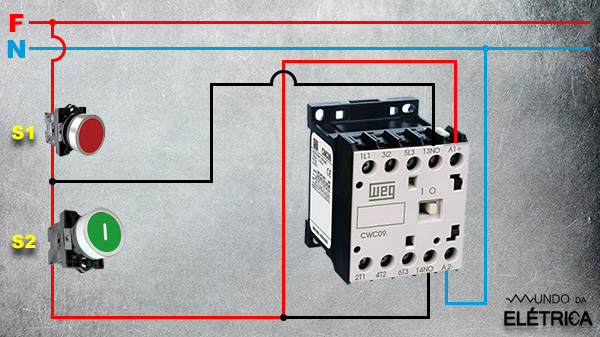

Esquema de Ligação do Contato de Selo!
A sua ligação agora está finalizada! Confira todas as ligações e após ter certeza de que está tudo conectado, ligue a energia e faça o teste.
Ao pressionar a botoeira (NA), o contator deve ser acionado e quando parar de pressionar, o contator deve continuar funcionando. Quando pressionar a botoeira (NF), o contator deve parar de funcionar na hora, e só voltará a funcionar quando for acionado novamente.
Contato de Selo: Como funciona?
Esta ligação é bem simples, não é? Mas como esse sistema funciona? Quando a ligação está completa e o comando energizado, ao pressionar a botoeira normalmente aberta o contato dela se fecha e permite que a energia passe pelo circuito. Se não houvesse o contato de selo, ao tirar a pressão do botão o circuito iria desligar.
Com o contato de selo, a bobina interna do contator é energizada assim que a energia chega no borne A1 da alimentação do contator, e isso cria um campo magnético forte o suficiente para comutar os contatos de comando do contator!
Ao comutar os contatos, o contato auxiliar normalmente aberto 13 e 14 se fecha, permitindo a passagem de energia. Isso também cria um caminho paralelo para a energia passar, o que mantém o contator ligado sem que a botoeira continue sendo pressionada.

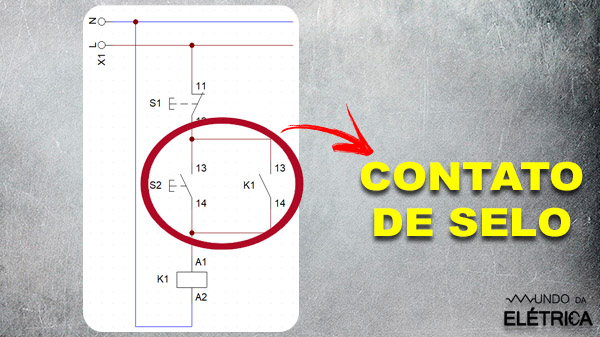

Diagrama Elétrico do Contato de Selo!
E para desligá-lo, basta pressionar a botoeira normalmente fechada, pois como ela está recebendo a corrente primeiro, É ela que secciona todo o circuito do comando após ela!
Contato de Selo: Por que usar?
Quando você aciona uma botoeira sem retenção, ao soltar o dedo do botão ela volta para a posição original e interrompe o seu acionamento. O contato de selo já provou ter uma grande vantagem em relação à essa botoeira, justamente por manter o comando ligado como foi explicado anteriormente.
Contudo, quando se aciona uma botoeira com retenção ou uma chave seletora, o circuito também fica ligado sem o constante pressionamento do botão. Esses componentes não teriam a mesma função?
Algumas pessoas questionam isso, dizendo que a instalação fica mais fácil e tem o mesmo resultado. Porém, o contato de selo possui uma proteção que se tornou uma grande vantagem em comparação com estas outras botoeiras e chaves seletoras!
Quando você aciona uma chave seletora, ela se mantém ligada até realizarem o seu desligamento. Suponhamos então que ocorra uma queda de energia, e pelo fato da máquina ligada à chave estar parada, o operador começa a realizar uma manutenção nela ou mesmo fique encostado na máquina, por achar que está desligada.
Quando a energia voltasse, a chave seletora continuaria na sua posição e deixaria a energia passar para a máquina, ligando-a novamente e podendo causar um gravíssimo acidente!
Já o contato de selo não deixaria este imprevisto acontecer, pois o contato que faz a “auto-alimentação” é um contato normalmente aberto e só é fechado pela atração magnética da bobina elétrica do contator.
Ou seja, se acontecer uma queda de energia o contato voltaria para a sua posição aberta, precisando de um novo pulso na botoeira (NA) para realizar novamente a sua função como contato de selo.
Aprender a fazer comandos elétricos para diversas funções é essencial para se tornar um grande profissional! E para te ajudar com isso, vamos te ensinar a fazer um comando para um sistema de irrigação. Se você gostar do vídeo, não se esqueça de se inscrever, deixar o like e acompanhar o nosso canal!
Caso você tenha alguma dúvida sobre o contato de selo, comente aqui e te responderemos com prazer. Nos siga nas nossas redes sociais para ter acesso à conteúdos que só tem por lá, e compartilhe este artigo para nos ajudar também. Se quiser continuar aprendendo cada vez mais sobre eletricidade, continue acessando o site do Mundo da Elétrica!
