O que é corrente ou tensão eficaz?
Constantemente quando estamos estudando algum assunto sobre eletricidades nos deparamos com os termos corrente eficaz, tensão eficaz ou RMS, mas o que isso significa? Qual a relevância destes termos?
Em cada instante de um sistema de geração de energia alternada, os pontos máximos da crista da onda são chamados de corrente e tensão de pico a pico ou corrente e tensão instantâneos. Quando um equipamento é ligado nem toda essa corrente e tensão são absorvidos, este que é absorvido é chamado de tensão ou e correntes eficaz a parte destes que realmente é absorvido pelos equipamentos. É importante destacar que tensão e corrente não são absorvidos separadamente e sim o produto de ambas às grandezas, que é a potência elétrica.
Leia também
Desenhando este formato de onda teríamos o seguinte:

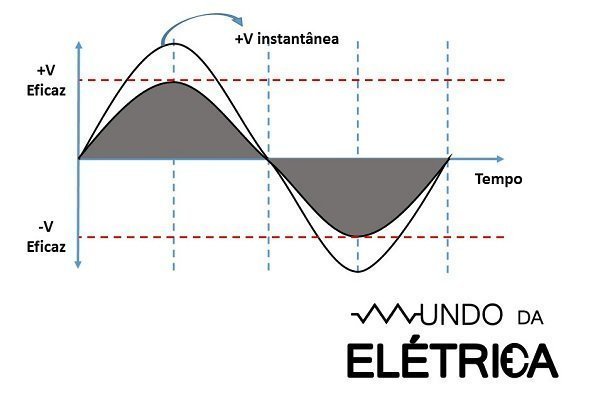

Representação gráfica da tensão eficaz.
Esta representação seria a mesma para a corrente eficaz.
Desta forma é chamado de corrente alternada eficaz a corrente alternada que é equivalente ao corrente contínua em quantidade capaz de transferir potência a uma carga.
Os sistemas de potências são medidos tanto em corrente eficaz como em tensão eficaz, desta forma os valores que medimos em um multímetro são valores eficazes tanto para corrente quanto para tensão.
Quando se fala em valor eficaz normalmente lembra-se da sigla RMS que do inglês é root mean square que traduzindo seria valor médio quadrático, isto é um calculo médio estatístico de um valor variável, que pode ser usado para definir também o valor eficaz.
Para a forma de onda senoidal, como a vista nos sistemas de corrente e tensão alternadas temos as seguintes formula para a tensão eficaz e corrente eficaz:

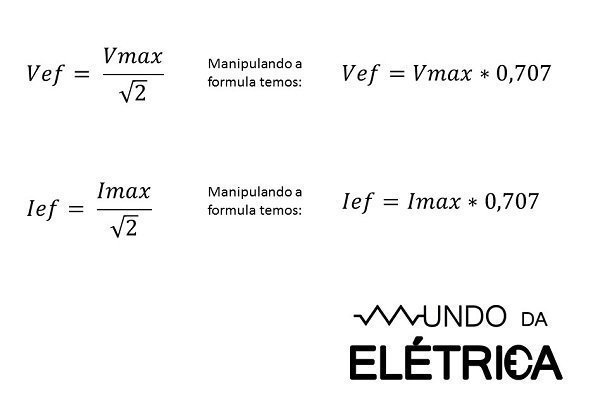

Formulas para tensão e corrente eficaz.
Exemplo: A tensão da tomada medida em um multímetro resulta em 220V, qual a tensão eficaz e qual a tensão máxima?
A tensão eficaz será a própria medida pelo multímetro que no exemplo seria os 220V visualizados. Neste caso para a tensão de pico devemos usar a formula do valor médio quadrático, mostrada abaixo:

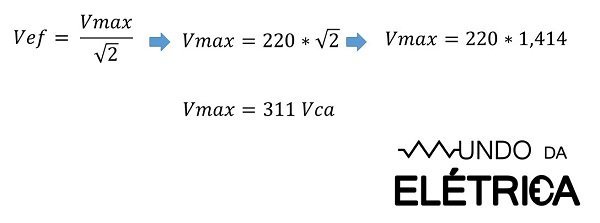

Exemplo para encontrar tensão de pico.
Desta maneira a tensão de pico será 311V alternados.
