O que é fusível e quais as suas aplicações?

Como usar corretamente o fusível? Neste artigo vamos falar o que é fusível e apresentar todos os tipos de fusíveis que existem. Vamos dar dicas de caixa de fusível, porta fusíveis e muitas outras informações sobre as aplicações dos fusíveis, vamos lá pessoal!

A escolha correta do fusível é muito importante porque quando ocorre o dimensionamento errado, os riscos e danos podem ser enormes. Para definir qual o fusível que deve ser usado, é necessário avaliar as condições operacionais do circuito que será protegido, para preparar este dispositivo caso seja solicitado em alguma situação de sobrecorrente.

Leia também

• Comandos elétricos e as suas principais simbologias!
• Porta fusível: O que saber antes de comprar?

Fusível, o que é?

Os fusíveis são compostos por um condutor de seção reduzida montados em uma base de material isolante. A estrutura física é a base que o suporta o porta fusível e o anel de proteção que visa proteger e evitar o contato da rosca da base com o circuito. O fusível em si é a parte substituível e todo fusível deve ter a descrição do valor de corrente que ele suporta expressa em seu corpo.

Conheça os tipos de fusíveis e as suas aplicações!

Fusível: para que serve?

O curto-circuito pode causar incêndios e vários danos aos equipamentos elétricos e justamente por isso que os fusíveis são tão utilizados. Os fusíveis são dispositivos usados para proteção contra sobrecorrente, curto-circuito e sobrecarga de longa duração.

Fusível: como funciona?

O fusível nada mais é do que um elo de ligação por onde passa a corrente. Vários fusíveis são fabricados com uma pequena liga metálica de baixo ponto de fusão, normalmente é de chumbo. O funcionamento é bem simples, quando a intensidade da corrente elétrica ultrapassa o limite daquele fusível, esta liga esquenta bem e se funde, causando a interrupção da passagem da corrente.

Então, quando acontece estas condições e o fusível se funde impedindo a passagem de corrente elétrica, além de evitar riscos de incêndio, também há uma proteção contra danos às instalações e equipamentos elétricos e eletrônicos.

Mas para garantir esta proteção eficaz, é indispensável que a capacidade dos fusíveis seja corretamente dimensionada, caso contrário, se o fusível não queimar quando houver um excesso de carga, a fiação do circuito e os aparelhos ligados a ele, poderão sofrer vários danos.

Fusível: Características importantes

• Corrente nominal: é o valor de corrente que o fusível suportar sem se fundir. Esta informação de corrente, normalmente vem descrita no corpo do fusível.
• Corrente de ruptura: é o valor máximo de corrente que o fusível consegue interromper.
• Corrente convencional de atuação: é o valor específico de corrente que causa a atuação do dispositivo de proteção em um tempo determinado.
• Curva característica: é a relação entre o tempo necessário para a interrupção em função de corrente.

Os fusíveis podem ser classificados como rápidos ou retardados e isso depende do tempo de atuação de cada um. Os fusíveis retardados são mais usados para a proteção de motores por causa do pico de corrente que ocorre na partida.

Outra característica que diferencia um fusível do outro é o tempo que o mesmo leva para se fundir. Este tempo é proporcional ao quadrado da corrente aplicada e da inércia térmica do material empregado ao elo. Exatamente por isso que a variação do material utilizado interfere na velocidade de ação daquele fusível, ou seja, a velocidade de ação pode ser muito lenta, lenta, rápida ou muito rápida!

Classificação dos fusíveis

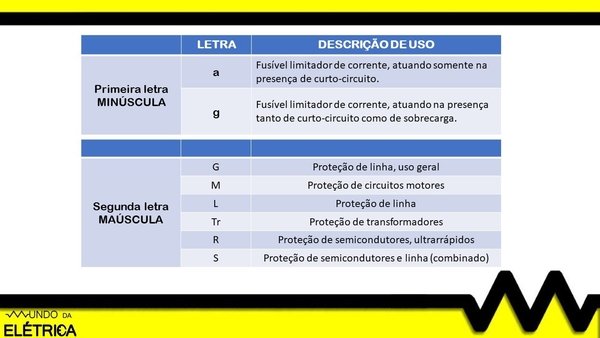

A categoria e especificação das classes de serviço dos fusíveis é definida através de duas letras, sendo a primeira minúscula e a segunda maiúscula, assim como mostra a tabela abaixo.

Como dimensionar e como escolher fusível?

Para entender melhor esta utilização de acordo com a classificação, vamos mostrar alguns exemplos.

• “aM” – A primeira letra é um a minúsculo que indica que a atuação é contra curto. A segunda letra é M maiúsculo que indica que este fusível é para proteção de motores.
• “gL/gG” – A primeira letra é um g minúsculo que indica que a atuação é contra sobrecarga e curto. A segunda letra é L e G que indica que este fusível é para proteção de cabos e uso geral.
• “aR” – A primeira letra é um a minúsculo que indica que a atuação é contra curto. A segunda letra é um R maiúsculo que indica que este fusível é para proteção de semicondutores.

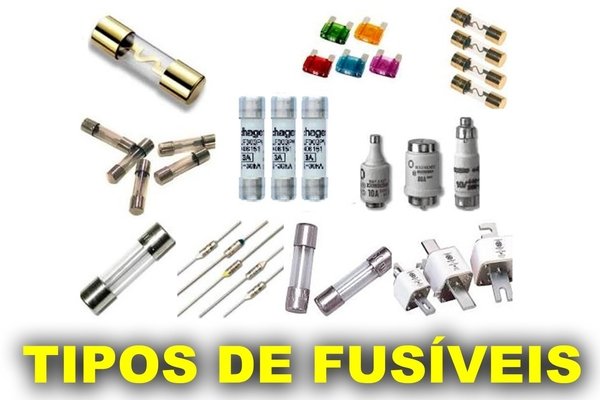

Tipos de fusíveis

Fusível tipo NH – Estes fusíveis são aplicados em instalações elétricas industriais na proteção de sobrecorrentes de curto-circuito. Eles possuem a categoria de utilização “gL/gG”, e podem ser encontrados em 6 tamanhos diferentes, atendendo corrente nominal de 6 a 1250A. Os fusíveis NH são limitadores de corrente com capacidade elevada de interrupção, podendo ser de 120KA em até 690VCA.

Fusível tipo D – Estes fusíveis são usados na proteção de curto-circuito em instalações elétricas. Eles possuem categoria de utilização “gL/gG”, e podem ser encontrados em 3 tamanhos diferentes, atendendo corrente nominal de 2 a 100A. Os fusíveis D têm capacidade de interrupção de 20A – 100kA, 25 a 63A – 50 a 70kA.

Existem vários tipos de fusíveis e caso você tenha entendido as informações, saberá que a sua utilização depende da categoria, da corrente nominal e da capacidade de interrupção. Portanto, é só observar detalhadamente cada um destes pontos e assim, certamente irá escolher o fusível correto.

Para finalizar queremos deixar uma explicação bem importante, a utilização dos fusíveis para a proteção de curto-circuito é muito eficiente, mas para a proteção contra sobrecarga não, porque a intensidade de corrente pode ser de 1 a 4 vezes o seu valor nominal. Sendo assim, para proteção contra sobrecarga, o mais indicado é usar disjuntores.
