O que é relé eletrônico e qual sua aplicação?
Existem vários modelos de relés, como por exemplo relé fotoelétrico, relé auxiliar, relé térmico, entre outros, mas você sabe o que é relé eletrônico e qual sua aplicação? Neste artigo vamos mostrar todos os componentes de um relé eletrônico e explicar como funciona os relés eletrônicos, além de mencionar as principais vantagens e desvantagem dos relés eletrônicos.
O que é relé eletrônico?
Quando um relé é composto de um sistema eletrônico ele é conhecido como relé eletrônico e opera na proteção do circuito de potência contra sobrecarga, bloqueando a passagem de corrente, caso ela ultrapasse um determinado valor.
Leia também
Os relés eletrônicos também podem ser usados para identificar defeitos, sinalizações, disparar alarmes, abrir disjuntores e também usados para proteção de falta de tensão ou falta de fase, já que consequentemente haverá um aumento na corrente nesses casos.
Uma das propriedades básicas do relé eletrônico é a sua composição mista: eletromecânico e eletrônico. Com isso o relé eletrônico consegue ser ativado com uma baixa corrente elétrica e assim controlar circuitos com uma maior corrente a partir de dispositivos eletrônicos, como por exemplo transistores e circuitos integrados.
Funcionamento do relé eletrônico:
Para entender o funcionamento de um relé eletrônico é necessário conhecer melhor a sua estrutura. Portanto o relé eletrônico é constituído basicamente por uma bobina, um circuito magnético e contatos. A bobina possui fio de cobre esmaltado, onde a sua temperatura pode variar entre 110 e 150 graus, enquanto a sua potência pode variar ente 0,5 W e 2 W, podendo chegar a 6 W nos modelos de relés de potência.
A bonina elétrica é capaz de gerar um campo magnético que aciona o circuito magnético. Este circuito magnético do relé eletrônico é acionado por circuitos eletrônicos, esses circuitos são ativados pelas corrente elétrica e assim a bobina é energizada.

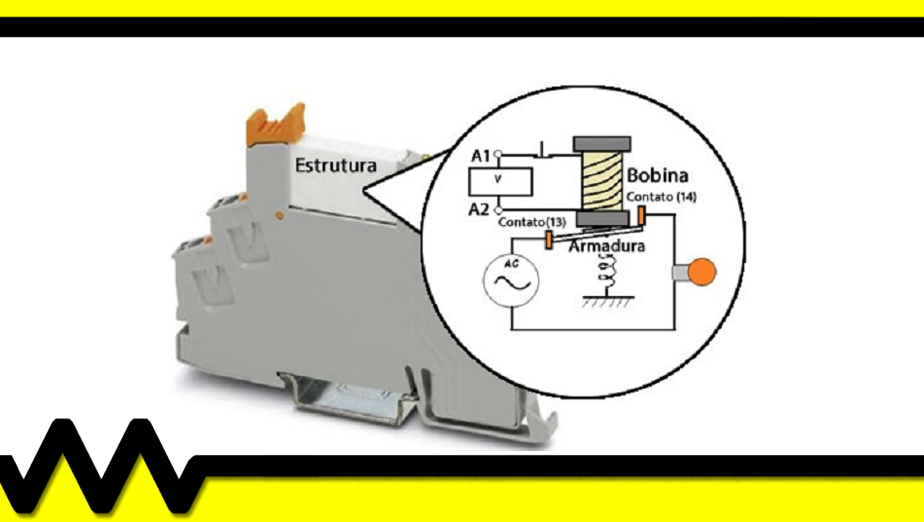

Estrutura de um relé eletromecânico
O relé eletromecânico possui uma armadura fixa e uma móvel, onde o campo magnético do núcleo proporciona os movimentos de dois contatos. Essas peças são compostas por ligas especiais ou ferro doce, que impedem a magnetização permanente, sendo que o circuito magnético gerado pela bobina é que ativa os contatos.
Esses elementos são responsáveis pela abertura ou fechamento do circuito, quando a corrente é interrompida o campo magnético se desfaz e os contatos voltam para suas posições inicias, que são definidos como contatos normalmente aberto (NA) ou normalmente fechado (NF).
Os materiais utilizados na fabricação de relés geralmente é a prata, que é o material mais comum e o ouro, que é o mais indicado para atuação em corrente de menor intensidade, além desses materiais tem a platina, que possui a maior resistência a agentes atmosféricos, arcos voltaicos e o tungstênio, que é mais indicado para correntes em cargas indutivas e tensões mais elevadas.
Se você quiser conhecer detalhadamente como um relé funciona, sugerimos este vídeo abaixo do canal Mundo da Elétrica. Nele você vai conhecer todos os componentes e entender seu funcionamento:
Vantagens e desvantagens do relé eletrônico:
O relé eletrônico por ser um dispositivo eletromecânico, tem como vantagem poder isolar inteiramente o circuito de controle do circuito controlado, realiza funções complexas de comutação e também pode controlar correntes nos dois sentidos, é resistente a surtos e ruídos, não provoca correntes de fugas. O relé eletrônico além de controlar qualquer intensidade de corrente também pode operar com corrente contínua e alternada.
A desvantagem do relé eletrônico está na operação lenta, arcos produzidos ao se acionar os contatos, ruídos e confiabilidade. por tratar-se de um sistema eletromecânico, são pesados, caros, volumosos e os contatos são sujeitos a repiques.
Aplicações do relé eletrônico:
Os relés eletrônicos podem ser encontrados em automação predial, em sistemas de geração, transmissão e distribuição de energia elétrica, em máquinas e equipamentos em geral. Esses dispositivos são peças construtivas de manobras de motores, e por esse motivo que os relés são muito comuns em outros ambientes como residências, comércios e automóveis, operando no controle de circuitos elétricos, permitindo que o circuito seja ligado, desligamento ou sofra outras alteração, dependendo de como for feita a sua ligação.
Encerramos mais um artigo e esperamos ter ajudado a esclarecer as principais dúvidas relacionadas ao relé eletrônico. Caso tenha ficado alguma dúvida ou curiosidade, deixe nos comentários que iremos responder!
