Sensor de temperatura NTC e PTC
O sensor pode ser definido como componentes que sofrem variação em uma grandeza elétrica (resistência elétrica, corrente elétrica ou tensão elétrica) de acordo uma outra grandeza física (som, luz, temperatura, movimento, vibração, etc) desde que haja uma relação conhecida entre a variação elétrica e a grandeza física.
Sensores de temperatura NTC e PTC, são tipos de sensores onde a relação entre resistência elétrica e a temperatura são conhecida, mensuráveis e possuem uma boa tolerância e precisão. Por terem distorções na resistência elétrica devido a temperatura estes componentes também levam o nome de termistores.
Leia também
Os termistores do tipo NTC ou PTC são semicondutores que podem ter a varição de resistência de forma diretamente proporcional para os termistores do tipo PTC (positeve temperature coeficient), onde a resistência elétrica irá se elevar a medida que se eleva a temperatura e inversamente proporcional para os termistores do tipo NTC (negative temperature coeficient) onde a resistência elétrica irá diminuir a medida que se eleva a temperatura.
Veja caracteristicas de uma sonda NTC do modelo 103AT-II, este modelo em específico tem sua resistência elétrica 10KΩ para 25ºC.
SONDA NTC (Modelo 103AT-II) | |
| Tipo: | NTC |
| Resistência: | 10 kOhms |
| Tolerância: | 1 % |
| Estilo de acabamento: | Wire |
| Faixa de temperatura operacional: | – 50 C to + 105 C |

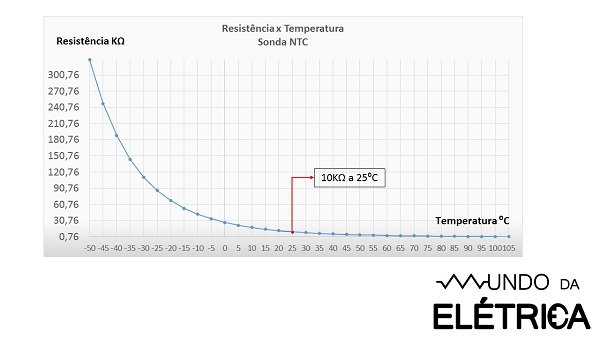

O gráfico abaixo apresenta a curva característica para este modelo:
Gráfico Resistência x Temperatura sonda NTC.
Os sensores do tipo NTC são mais usados pois existe uma maior facilidade em fabricá-los e possuem uma incrível sensibilidade ao aumento de temperatura, esta característica infelizmente também trás uma desvantagem, devido a alta sensibilidade a curva de temperatura do sensor tipo NTC não é linear, apresentando um comportamento exponencial.
Esta desvantagem causa uma necessidade de um circuito que aproxime a curva exponencial de uma curva linear com fatores de correção.
Os sensores do tipo PTC apresentam a característica de, somente a partir de certa temperatura apresentar variação em sua resistência, está temperatura é chamada de ponto de transição.
Sonda para temperatura tipo NTC.
Os sensores do tipo NTC e PTC operam na faixa de temperatura compreendida entre -200°C a + 1000°C, os NTC possuem estabilidade na faixa compreendida entre -50°C até 150°C.
Veja uma demonstração neste vídeo:
A corrente necessária para que o termistor comece a atuar é da ordem de 100mA, o que representará uma dissipação de potência de aproximadamente 2mW/°C.
