Sensor NTC – Características e funcionamento!
Você conhece muito sobre o sensor NTC? O que é NTC? A que grupo de sensores ele pertence? Como funciona? Se você está com alguma dúvida sobre este tipo de sensor, o Mundo da Elétrica vai te ajudar a entender mais sobre o sensor de temperatura Termistor NTC. Então vamos lá pessoal!
Mas antes de começarmos a falar do NTC em si, precisamos explicar o que é um sensor de temperatura, além de falar sobre o grupo ao qual o sensor NTC faz parte.
Sensor de Temperatura
O sensor de temperatura basicamente pode ser definido como um dispositivo de monitoramento, que com base em um funcionamento interno, consegue detectar a temperatura de um certo local ou equipamento e enviar um sinal de saída com a informação da respectiva temperatura.
Leia também
Também conhecido como sonda de temperatura, este dispositivo pode ser usado em instalações prediais, comércios, veículos, equipamentos industriais, eletrodomésticos, etc. Porém, o método e o tipo de medição variam de acordo com o tipo de sensor, que pode ser:
- Sensor de Temperatura Infravermelho sem contato
- Sensor de Temperatura Interruptor bimetálico
- Sensor de Temperatura Termopar
- Sensor de Temperatura RTD (Detectores de Temperatura de Resistência)
- Sensor de Temperatura Termistor
Sensor de Temperatura: Termistor
O sensor de temperatura do tipo termistor é um sensor que tem uma variação de resistência proporcional à temperatura! Ele também pode ser definido como um dispositivo semicondutor e tem uma incrível sensibilidade à temperatura, quando ela está dentro dos seus valores limites.
Este tipo de sensor (Termistor) não possui polarização elétrica e é muito usado em alarmes, circuitos eletrônicos de redução de calor, termômetros, dissipadores de calor, dentre outros. Além disso, existem dois tipos de termistores, o termistor PTC e o termistor NTC.
O que é PTC?
PTC é uma sigla para Positive Temperature Coefficient ou Coeficiente Positivo de Temperatura, em português. Essa sigla pertence ao sensor termistor que aumenta a sua resistência elétrica de acordo com o aumento da temperatura do local ou do dispositivo medido.
O que é NTC?
NTC é uma sigla para Negative Temperature Coefficient ou Coeficiente Negativo de Temperatura, em português. Este é o completo oposto ao tipo falado anteriormente, já que o termistor NTC diminui a sua resistência elétrica conforme o aumento da temperatura do local ou do dispositivo medido.
O termistor NTC é o tipo mais usado de termistor, pois ele tem uma sensibilidade altíssima ao aumento de temperatura e também porque a sua fabricação é de certa forma mais fácil.
Porém, devido ao fato de ter uma alta sensibilidade, a relação de variação da temperatura e da resistência elétrica deste sensor não é linear, apresentando na maioria das vezes um comportamento exponencial.

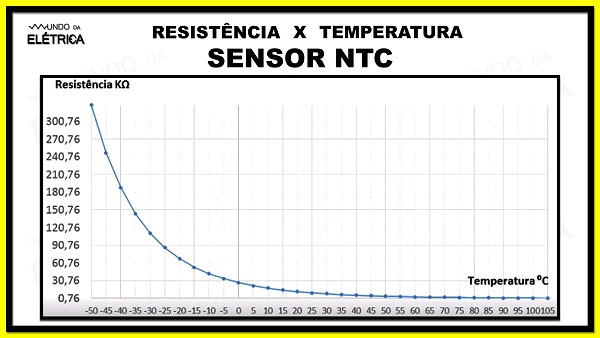

Gráfico Exponencial da relação Resistência x Temperatura do Sensor NTC!
Geralmente, os termistores conseguem trabalhar em um intervalo de temperatura que vai dos -200ºC até os +1000ºC! No entanto, na faixa de temperatura que compreende dos -50ºC aos + 150ºC o sensor NTC tem uma estabilidade maior.
Ele até funciona fora dessa faixa, mas sem muita precisão que é a sua principal qualidade. Devido às suas características, o sensor NTC pode ser usado nas seguintes aplicações:
- Indicação de temperatura em amostras líquidas (aquecimento e resfriamento)
- Acionamento e desligamento de carga sob um limite de temperatura (termostato)
- Disparo de alarme para aquecimento ou resfriamento de dispositivos
- Medição de temperatura interna de ambientes
- Circuitos de proteção (desligamento sob limite de temperatura)
Termistor NTC: Exemplo de Funcionamento
Uma aplicação muito usada desse sensor é a medição de temperatura em determinados líquidos, e isso é feito através da conexão do sensor NTC com um controlador de temperatura.
Quando o sensor faz a medição de temperatura, ele emite um sinal através da resistência do NTC. O que o controlador de temperatura faz, é ler esse sinal e convertê-lo na temperatura real do ambiente por meio de cálculos internos.

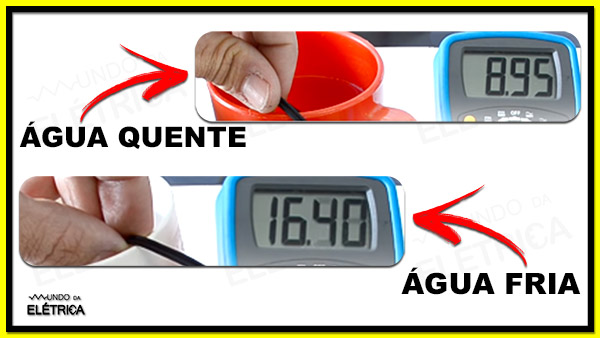

Veja a imagem abaixo mostrando um exemplo que quando conectado à um multímetro, o sensor emite diferentes valores de resistências ao ser colocado em líquidos com diferentes temperaturas.
Variação da resistência do Sensor NTC em líquidos de diferentes temperaturas!

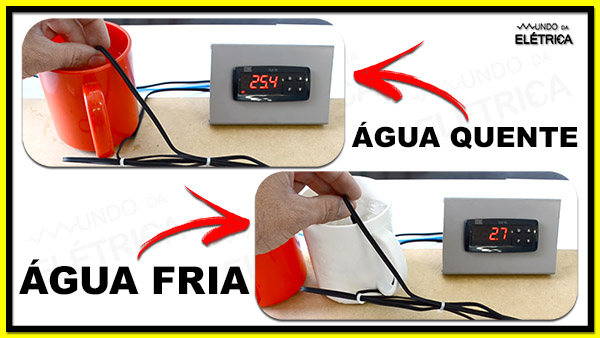

Já conectado à um controlador de temperatura, o que é exibido é o valor real da temperatura em que os líquidos se encontram!
Medição da temperatura da água com o Sensor NTC e o Controlador de Temperatura!
Sabendo isso, é possível dar muitos outros usos à este sensor, bastando usar a criatividade de um profissional.
Um outro tipo de sensor que muita gente não sabe usar é o sensor de nível, você conhece este sensor? Caso queira aprender também sobre este tipo de sensor, basta ver o vídeo abaixo do Mundo da Elétrica!
E aí, você sabia tudo isso sobre o sensor NTC? Compartilhe este artigo com os seus amigos para eles aprenderem também! Ah, e se tiver ficado alguma dúvida, não hesite e deixe-a aqui nos comentários para que possamos te responder.
